1.一种黏土基微胶囊相变材料的可控制备方法，其包括下列步骤：S1：将长链烷烃类相变介质、丙烯酸酯单体、交联剂、ATRP引发剂、ATRP有机催化剂溶解在一起形成有机相；黏土加入到去离子水中，超声分散形成水相；

所述有机相中，丙烯酸酯单体、交联剂、ATRP引发剂、ATRP催化剂的质量比为200:100：1

2：0.5 1；

~ ~

所述ATRP引发剂为α-溴代苯乙酸乙酯、2-溴代异丁酸乙酯或2-溴丙腈；

所述ATRP有机催化剂为二元催化剂，所述二元催化剂为三乙胺/荧光素、三乙胺/署红Y或三乙胺/罗丹明6G；

S2：将所述有机相和所述水相在透明反应容器中混合后，在高速乳化机上乳化形成稳定的乳液；

S3：将透明反应容器密闭并将其转移到光聚合装置中，光照聚合1-5 h；

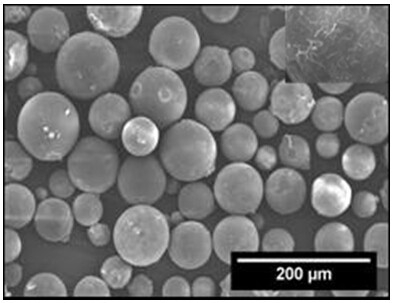

S4：聚合结束后，解密封并离心得白色粉末状固体，将白色粉末状固体用乙醇多次洗涤并离心，所得固体粉末室温下真空干燥至恒重，得黏土基微胶囊相变材料。

2.根据权利要求1所述的黏土基微胶囊相变材料的可控制备方法，其特征在于：所述有机相与水相之间的质量比为2 5:7 10。

~ ~

3.根据权利要求1所述的黏土基微胶囊相变材料的可控制备方法，其特征在于：所述水相中，黏土的质量百分含量为2%  5%。

~

4.根据权利要求1至3中任一项所述的黏土基微胶囊相变材料的可控制备方法，其特征在于：所述长链烷烃类相变介质为十六烷、二十烷或二十二烷。

5.根据权利要求1至3中任一项所述的黏土基微胶囊相变材料的可控制备方法，其特征在于：所述丙烯酸酯单体为甲基丙烯酸甲酯、丙烯酸丁酯、丙烯酸十八酯或丙烯酸甲酯。

6.根据权利要求1至3中任一项所述的黏土基微胶囊相变材料的可控制备方法，其特征在于：所述交联剂为二甲基丙烯酸乙二醇酯或三羟甲基丙烷三甲基丙烯酸酯。

7.根据权利要求1至3中任一项所述的黏土基微胶囊相变材料的可控制备方法，其特征在于：所述黏土为凹凸棒石、蒙脱土、高岭土或埃洛石。
