专利号: 2019109389643
申请人: 邬智高
专利类型:发明专利
专利状态:授权未缴费
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

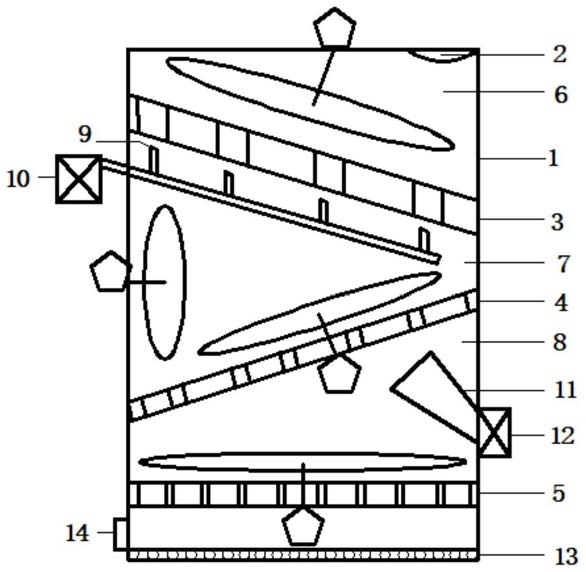

1.一种废弃塑料粉碎器,其特征在于,包括:

横截面为矩形的箱体,其具有容纳空间,所述箱体的顶部设置有投料口,所述箱体敞开形成下开口;

设置在箱体内的滤板,其包括第一滤板、第二滤板以及第三滤板,所述第一滤板从箱体左侧内壁向下倾斜伸延至右侧内壁,第二滤板从箱体右侧内壁向下倾斜伸延至左侧内壁,第三滤板水平设置在所述第二滤板下方,所述第一滤板、第二滤板以及第三滤板将所述箱体的容纳空间分隔成三个粉碎区,三个粉碎区中第一粉碎区位于最上方,第二粉碎区位于中间,第三粉碎区位于最下方;所述第一滤板、第二滤板、第三滤板的滤孔逐渐减小;三个粉碎区内分别设置有粉碎机构对废气塑料进行粉碎;

喷洗装置,其包括多个喷头和高压泵,所述喷头设置在所述第二粉碎区的内壁,并向上倾斜指向第一滤板的滤孔;所述高压泵设置在所述箱体的侧壁并通过喷管与所述喷头连通供水;

风冷装置,其包括风管和风机,所述风管设置在第三粉碎区的内壁,并向上倾斜指向第二滤板的滤孔,所述风机设置在所述箱体的外壁并与所述风管相连通以供应高压气体;

滤水板,其套设在所述箱体的下开口,且所述滤水板与第三滤板之间具有容纳粉碎后的塑料颗粒的空间,所述箱体的侧壁对应设置有排料口与容纳粉碎后的塑料颗粒的空间连通。

2.如权利要求1所述的废弃塑料粉碎器,其特征在于,所述粉碎机构包括:切割刀片和驱动切割刀片的切割电机;

其中,第一粉碎区内的粉碎机构的切割电机设置在所述箱体的上部,切割电机的转动轴伸入到第一粉碎区内且与第一滤板垂直,切割刀片设置在切割电机的转动轴上且与第一滤板平行。

3.如权利要求1所述的废弃塑料粉碎器,其特征在于,所述粉碎机构包括:切割刀片和驱动切割刀片的切割电机;

其中,第二粉碎区内的粉碎机构设置有两个切割电机,一个切割电机设置在箱体的外部,转动轴垂直于箱体侧壁并伸入到第二粉碎区内,另一个切割电机设置在第二滤板的下方,转动轴垂直穿过第二滤板并伸入到第二粉碎区内,两个切割电机的转动轴上均设置有切割刀片。

4.如权利要求1所述的废弃塑料粉碎器,其特征在于,所述粉碎机构包括:切割刀片和驱动切割刀片的切割电机;

其中,第三粉碎区内的粉碎机构的切割电机设置在第三滤板下方,切割电机的转动轴垂直穿过第三滤板并伸入到第三粉碎区内,切割刀片设置在转动轴上且与第三滤板平行。

5.如权利要求1所述的废弃塑料粉碎器,其特征在于,所述喷洗装置中,每个喷头对应一个第一滤板的滤孔。

6.如权利要求1所述的废弃塑料粉碎器,其特征在于,所述滤水板下方设置有废水回收池,所述废水回收池的水经过过滤后,供应所述高压泵。

7.如权利要求1所述的废弃塑料粉碎器,其特征在于,所述第一滤板的孔径为5~10厘米;所述第二滤板的孔径为1~3厘米;所述第三滤板的孔径为5~8毫米。

8.如权利要求4所述的废弃塑料粉碎器,其特征在于,还包括风冷装置控制模块,所述控制模块包括:温度感应器,其设置在所述第三粉碎区内的切割刀片的正下方;

单片机,其与所述温度感应器连接;

风机,其与所述单片机连接;

其中,所述单片机根据温度感应器的温度信号控制所述风机启停。
