专利号: 2019109400996
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

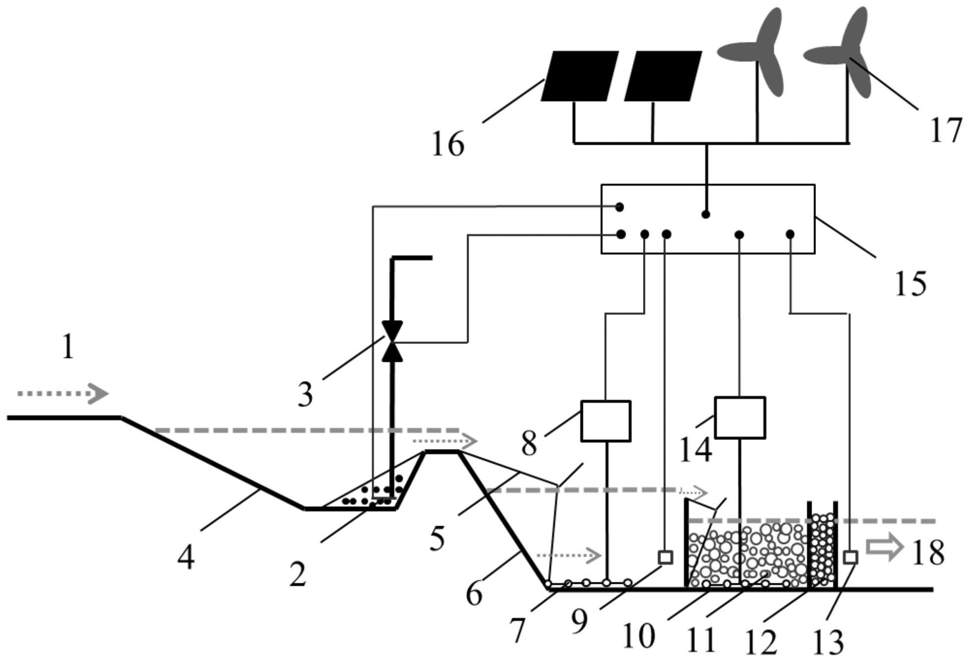

1.一种黑臭水体处理系统,其特征在于,包括沿水流方向布置的:进水口、沉砂池、过滤格栅、物化池、生化池、PRB反应墙以及出水口;

所述黑臭水体处理系统还包括:重量传感器、抽砂泵、微纳米气泡管、微纳米气泡发生器、第一水质监测仪、超微纳米气泡发生器、超微纳米气泡管、第二水质监测仪以及PLC可编程控制器;

所述重量传感器布置在所述沉砂池的底部并与所述PLC可编程控制器相连,实时监测沉砂重量并回传给所述PLC可编程控制器;

所述抽砂泵布置在所述沉砂池底部并与所述PLC可编程控制器相连,在所述PLC可编程控制器的驱动下执行抽砂排砂操作;

所述微纳米气泡管布置在所述物化池的底部并与所述微纳米气泡发生器相连,所述微纳米气泡发生器与所述PLC可编程控制器相连;

所述微纳米气泡管布置在所述物化池的底部并与所述微纳米气泡发生器相连,所述微纳米气泡发生器与所述PLC可编程控制器相连;

所述第一水质监测仪布置在所述物化池内并与所述PLC可编程控制器相连,实时监测水质参数并回传给所述PLC可编程控制器;

所述生化池内填充有滤料,所述超微纳米气泡管布置在所述生化池的底部并连接所述超微纳米气泡发生器,所述超微纳米气泡发生器与所述PLC可编程控制器相连;

所述第二水质监测仪布置在所述出水口处并与所述PLC可编程控制器相连。

2.如权利要求1所述的黑臭水体处理系统,其特征在于,所述沉砂池的进水坡的坡度范围为10°~30°。

3.如权利要求2所述的黑臭水体处理系统,其特征在于,所述沉砂池的出水拦挡坝的坡度为进水坡的坡度的2倍。

4.如权利要求3所述的黑臭水体处理系统,其特征在于:所述PLC可编程控制器内设置有所述抽砂泵的启动阈值;

当所述重量传感器检测到的重量信号为沉砂池内的水深重量的1.5-2倍时,所述PLC可编程控制器驱动所述抽砂泵启动。

5.如权利要求4所述的黑臭水体处理系统,其特征在于:所述过滤格栅的格栅截污分离倾斜面的坡度大于45°,且所述过滤格栅的格栅长轴方向与水流方向垂直,所述过滤格栅的尾端设置有溜槽。

6.如权利要求1所述的黑臭水体处理系统,其特征在于:所述过滤格栅的网孔随流水方向呈梯度分布,由小至大,且大孔的孔径小于等于1mm。

7.如权利要求1所述的黑臭水体处理系统,其特征在于:所述第一水质监测仪的水质监测内容包括:水体透明度和电导率;

其中,所述PLC可编程控制器根据其内设置的水体透明度和电导率的阈值控制所述微纳米气泡发生器启动和发生强度。

8.如权利要求1所述的黑臭水体处理系统,其特征在于:所述第二水质监测仪的水质监测内容包括:水质COD含量;

其中,所述PLC可编程控制器根据其内设置的水质COD含量的阈值控制所述超微纳米气泡发生器启动和发生强度。

9.如权利要求1所述的黑臭水体处理系统,其特征在于:所述滤料为粒径不均匀的多孔陶瓷滤球;

其中,所述多孔陶瓷滤球在使用前,通过好氧菌进行浸泡进行生物挂膜处理。

10.如权利要求1所述的黑臭水体处理系统,其特征在于:所述PRB反应墙中,填充有包括活性炭、沸石、铁珠的混合颗粒;

所述混合颗粒均为的球形,粒径范围为2mm-5mm。
