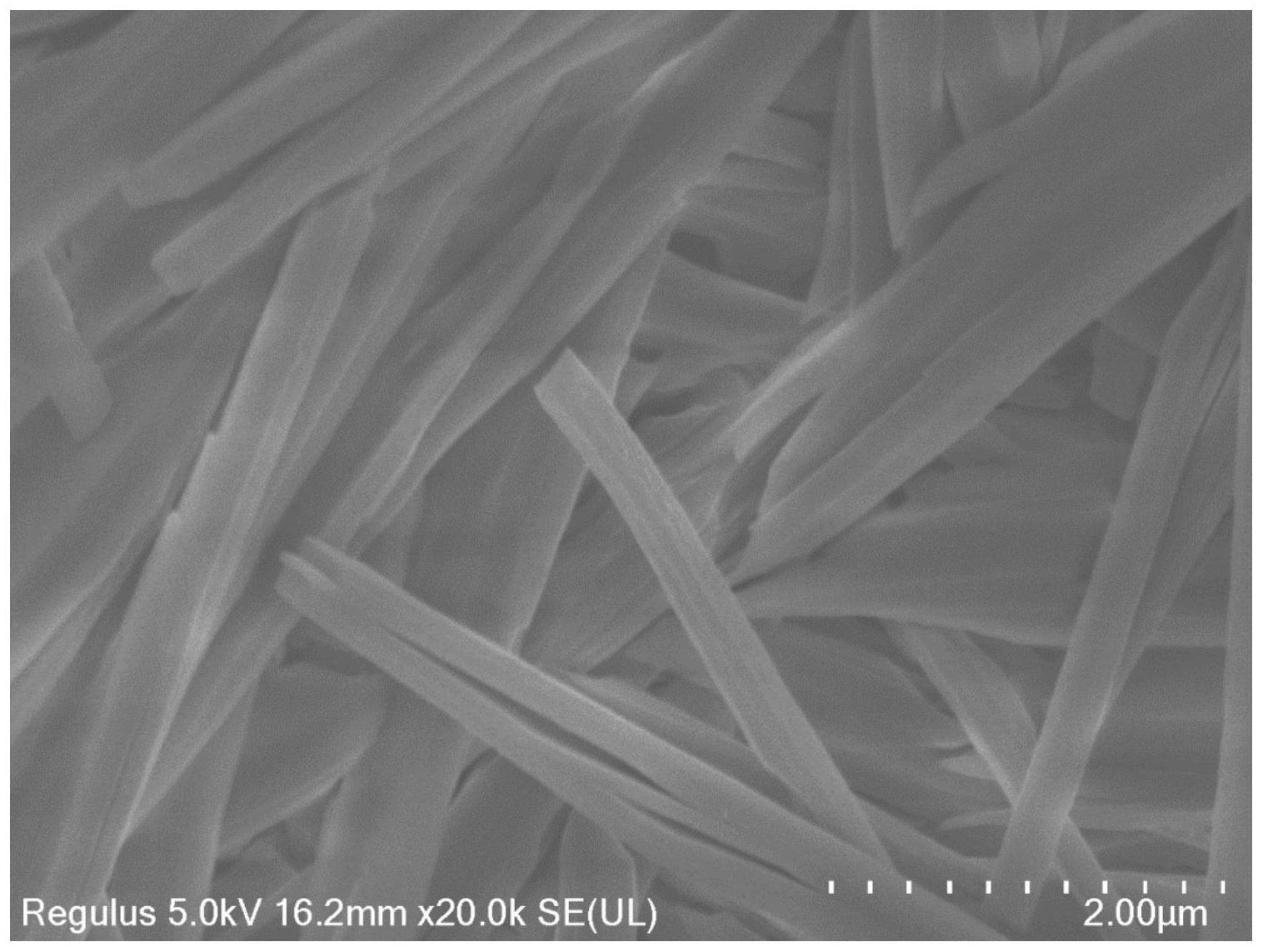

1.一种在泡沫镍上原位生长Fe掺杂草酸镍纳米棒的制备方法，其特征在于，所述制备方法为：

将铁源和草酸分散到无水甲醇中，再加入泡沫镍，水热反应，得到在泡沫镍上原位生长Fe掺杂草酸镍纳米棒；

所述铁源在无水甲醇中浓度为0.01‑0.04mol/L；

所述草酸在无水甲醇中浓度为0.03‑0.075 mol/L；

所述水热反应条件为：140‑180℃温度下反应20‑24h。

2.根据权利要求1所述的制备方法，其特征在于，所述铁源选自六水合三氯化铁。

3.根据权利要求1所述的制备方法，其特征在于，所述草酸为二水合草酸。

4.根据权利要求1所述的制备方法，其特征在于，所述无水甲醇的用量为20 30ml，铁源~

的摩尔质量为0.4 0.8mmol，草酸的摩尔质量为1 1.5mmol。

~ ~

5.根据权利要求1所述的制备方法，其特征在于，将铁源和草酸超声分散到无水甲醇中。

6.一种权利要求1‑5任一项所述制备方法制备得到的在泡沫镍上原位生长Fe掺杂草酸镍纳米棒。

7.一种权利要求1‑5任一项所述制备方法制备得到的在泡沫镍上原位生长Fe掺杂草酸镍纳米棒的应用，其特征在于，作为电解水析氧催化剂的应用。
