专利号: 2019109429087
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于边缘计算技术的新型散货零售平台,其特征在于包括计价平台和零售云服务平台:

所述的计价平台包括称重模块、边缘计算平台、数据通信模块、电源模块;

称重模块负责采集计价平台上的重量数据,所述称重模块通过串行通信与边缘计算平台连接,将采集到的重量数据发送到边缘计算平台;

所述边缘计算平台通过自身摄像头拍摄目标商品照片,通过YOLOv3神经网络进行商品照片目标检测,得到商品照片中所包含的商品类别后向内置数据库中获取商品信息;所述的商品信息包括商品编号、商品单价;所述边缘计算平台通过商品类别判断计价方式;当商品为计重商品时,所述边缘计算平台根据获取的商品详细信息,结合称重模块传输的重量数据计算总价并将购买商品详情传输至边缘计算平台的液晶显示屏;当商品为计件商品时,所述边缘计算平台通过计算机视觉技术对商品照片进行处理获得商品数量,结合获取的商品详细信息计算总价并将购买商品详情传输至边缘计算平台的液晶显示屏;同时,边缘计算平台通过数据通信模块将商品总价上传至零售云服务平台,通过所述零售云服务平台的后台处理程序中的二维码模块获取付款二维码,边缘计算平台将获得的付款二维码传输至液晶显示屏;所述的购买商品详情包括商品种类、商品单价、商品数量、商品重量、商品总价;所述的液晶显示屏上显示出商品详情和付款二维码,并同步显示边缘计算平台的摄像头图像;

所述边缘计算平台通过串行通信与数据通信模块连接,通过数据通信模块将拍摄到的商品照片和购买人照片上传至零售云服务平台;

所述的边缘计算平台将购买商品详情、商品购买时间、商品购买地点、商品照片路径、购买人照片路径、预先设定的计价平台特征通过JSON打包为格式化的字符串信息后形成商品购买详情数据,通过数据通信模块上传至零售云服务平台;所述的预先设定的计价平台特征包括计价平台所处商场的位置、计价平台所处商场周边人群分布、计价平台在所处商场中的位置;

所述的电源模块为所述的称重模块、边缘计算平台、数据通信模块供电;

所述的零售云服务平台包括数据收发服务器、中间件消息队列、后台处理程序、数据储存模块、前端交互平台;

所述的数据收发服务器包括MQTT服务器和FTP服务器,所述的数据收发服务器进行与计价平台的通信:所述的MQTT服务器用于数据信息的接收和指令的下发;所述的FTP服务器用于图片数据的接收,FTP服务器将接收到的商品照片和购买人照片上传至数据储存模块的文件系统中;所述的MQTT服务器连接所述的中间件消息队列,当MQTT服务器端收到数据通信模块上传的商品购买详情数据后将商品购买详情数据插入中间件消息队列,所述的中间件消息队列为RocketMQ;

所述的数据储存模块包括数据库和文件系统,所述的数据库用于储存非图片类数据,所述的文件系统用于储存图片数据;

所述的后台处理程序包含消息轮询模块、指令下发模块、数据分析模块和二维码模块;

所述的消息轮询模块轮询所述的中间件消息队列,当所述的中间件消息队列中存在商品购买详情数据时将商品购买详情数据读出并进行JSON解包,然后将获得的单条商品销售记录插入数据储存模块的数据库中,同时从中间件消息队列中删除已处理的商品购买详情数据;

所述的数据分析模块首先通过分析购买人照片获得购买人特征,通过分析商品照片获得商品特征,然后通过求解获得的购买人特征、商品特征和计价平台特征之间的相关系数来判定分析购买人特征、商品特征和预先设定的计价平台特征三者之间的相关性;最后将购买人特征、商品特征和预先设定的计价平台特征进行信息提取完善数据库中的单条商品销售记录;将各特征之间的相关性分析结果存入数据库中;

所述的各个变量之间的相关系数为商品特征、购买人特征和预先设定的计价平台特征进行相关性分析所得相关系数的全部组合;所述的商品特征包含商品的品牌、大小、颜色、购买数量、产地;所述的购买人特征包括购买人的年龄、性别、购买次数;

所述的指令下发模块连接MQTT服务器用于下发设备控制指令,所述的设备控制指令包括对单个计价平台写入商品识别神经网络、设置边缘计算平台内部数据库信息;

所述的二维码模块连接MQTT服务器,根据边缘计算平台上传的总价生成付款二维码,然后通过MQTT服务器将付款二维码传输给边缘计算平台;

所述的前端交互平台连接指令下发模块,将数据库中商品销售记录,各特征之间的相关性分析结果进行直观可视化展示,商户通过前端交互平台对商品识别神经网络、边缘计算平台内部数据库信息进行设定;

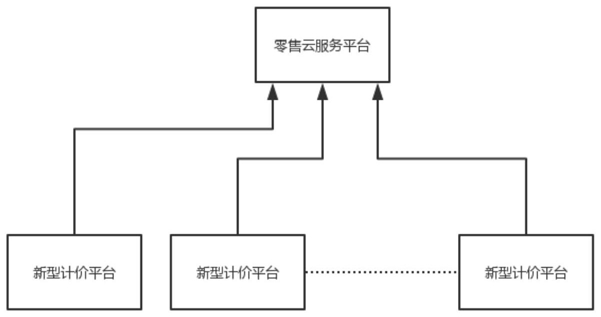

所述的零售云服务平台可以连接多个计价平台。
