专利号: 2019109460643
申请人: 台州智子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2023-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.浮动式谷物烘干机,其特征在于,其包括安装架体,安装架体上安装有送料装置、热风烘干装置、降温出料装置,送料装置用于将粮食输送至热风烘干装置中,热风烘干装置用于以热风烘干方式对粮食进行加热烘干处理,降温出料装置用于将烘干后的粮食运走并在运走过程中采用多级降温方式对粮食进行降温处理;

所述的送料装置包括动力机构、送料机构、过渡机构,动力机构用于为送料机构运行提供动力,送料机构用于在动力机构提供的动力作用下运行并将粮食输送至过渡机构内,过渡机构与热风烘干装置接通且热风烘干装置可接收存放于过渡机构内的粮食;

所述的过渡机构包括过渡外壳、转轴、筛网、分隔支架,过渡外壳为一端开口、一端封闭且水平固定于安装架体上的圆形壳体结构,过渡外壳的开口端位于封闭端下方且开口端匹配安装有封闭端盖,过渡外壳的封闭端开设有吸风孔、出料孔、进料孔,过渡外壳的封闭端还同轴开设有穿设孔,封闭端盖上开设有与吸风孔同轴布置的连接孔、与出料孔同轴布置的吹风孔;

所述的转轴同轴活动安装于过渡外壳内且其顶端可穿过穿设孔并位于过渡外壳的上方,转轴可绕自身轴向转动;

所述的筛网与分隔支架均设置于过渡外壳内,且两者均水平固定于转轴外部,并且筛网位于分隔支架正下方,筛网与分隔支架接触且分隔支架沿转轴圆周方向将筛网均匀分隔为若干组用于存放粮食的存放区,转轴转动并牵引筛网与分隔支架同步转动。

2.根据权利要求1所述的浮动式谷物烘干机,其特征在于,所述的送料机构位于过渡机构的上方,送料机构包括送料管道、进料管道、送料绞龙、送料斗,送料管道水平固定于安装架体上,进料管道竖直固定于安装架体上且进料管道的底端与进料孔接通、顶端设置有排气帽,并且送料管道与进料管道之间接通;

所述的送料绞龙同轴活动安装于送料管道内并可绕自身轴向转动,并且送料绞龙的动力输入端穿过送料管道、进料管道并位于进料管道背离送料管道的一侧;

所述的送料斗固定于安装架体上并位于送料管道的正上方,并且送料斗与送料管道接通,送料斗的水平横截面积由下至上递增。

3.根据权利要求2所述的浮动式谷物烘干机,其特征在于,所述的动力机构包括送料电机,送料电机竖直固定于安装架体上,送料电机的动力输出端与转轴顶端之间设置有动力传递构件一且两者之间通过动力传递构件一进行动力传递,转轴顶端与送料绞龙的动力输入端之间设置有动力传递构件二且两者之间通过动力传递构件二进行动力传递,动力传递构件一为带传动构件,动力传递构件二为锥齿轮构件。

4.根据权利要求3所述的浮动式谷物烘干机,其特征在于,所述的热风烘干装置包括鼓风机构、加热器、烘干罐、分离机构,鼓风机构用于为粮食烘干/粮食降温提供风力,加热器用于将粮食烘干风力加热为热风并且粮食在烘干罐内经热风加热烘干,分离机构用于将烘干后粮食与热风分离并使两者从不同通道输出;

所述的降温出料装置包括用于接收由分离机构输出的粮食并对其进行一级降温处理的一级降温出料机构、用于接收由一级降温出料机构输出的粮食并对其进行二级降温处理的二级降温出料机构。

5.根据权利要求4所述的浮动式谷物烘干机,其特征在于,所述的鼓风机构包括高压风机、冷却风管、进风管、鼓风管,高压风机固定于安装架体上;

所述的冷却风管/进风管/鼓风管均与高压风机连接接通,且进风管上设置有进气帽,并且风力由进风管被抽吸至高压风机内并最终由冷却风管/鼓风管吹出;

所述的鼓风机构还包括吸风管,吸风管的一端与吸风孔连接接通、另一端设置有进气帽,所述的进风管的自由端与连接孔连接接通。

6.根据权利要求5所述的浮动式谷物烘干机,其特征在于,所述的加热器固定于安装架体上且加热器与鼓风管连接,并且加热器用于将经鼓风管吹送出的风力加热成热风,加热器与吹风孔之间设置有固定管且两者之间通过固定管进行连接接通,并且热风经固定管吹送至过渡机构内;

所述的烘干罐为两端开口的圆形罐体结构且其竖直固定于安装架体上,烘干罐沿自身轴向并由下至上可分为三段并分别为圆台段一、圆柱段、圆台段二,圆台段一的小端与出料孔连接接通、大端与圆柱段的底端连接接通,圆柱段的顶端与圆台段二的大端连接接通。

7.根据权利要求5或6所述的浮动式谷物烘干机,其特征在于,所述的分离机构位于烘干罐的正上方,分离机构包括分离外壳、分离板,分离外壳为设置有内腔的壳体结构且其固定于安装架体上,分离板为两端开口且轴向垂直于地面的圆台结构且其大端固定于分离外壳的腔底,并且分离板将分离外壳的内腔分为位于分离板内部的风力区、位于分离板外部的粮食区,分离板的外表面均匀开设有若干组间隙孔且间隙孔用于阻止粮食进入风力区;

所述的分离外壳的顶端开设有若干组与自身粮食区接通的出料接嘴,分离外壳的底端开设有与分离板同轴布置的进料接嘴且进料接嘴的顶端延伸至与分离板的小端连接接通、进料接嘴的底端延伸至与烘干罐的圆台段二小端连接接通,分离外壳的底端还开设有若干组与自身风力区接通的出风接嘴,所述的出料接嘴/出风接嘴均匀开设有四组。

8.根据权利要求7所述的浮动式谷物烘干机,其特征在于,所述的一级降温出料机构位于分离机构的正上方,一级降温出料机构包括降温罐、一级风力降温构件、输料构件,一级风力降温构件用于接收由出风接嘴输出的热风并对其进行降温处理后输送至降温罐内,输料构件用于接收由出料接嘴输出的粮食并将其输送至降温罐内;

所述的降温罐包括竖直固定于安装架体上的降温罐体,降温罐体的外表面开设有进风孔、位于进风孔上方的输料孔,且进风孔/输料孔均对应开设有四组;

所述的降温罐体内还固定有位于进风孔/输料孔之间并用于使风力呈均匀分散状态上升的稳流件,稳流件包括内/外圈体、稳流片,外圈体同轴固定于降温罐体内,稳流片倾斜固定于内/外圈体之间且稳流片沿外圈体的圆周方向阵列设置有若干组;

所述的一级风力降温构件包括固定于安装架体上的散热器,散热器与出风接嘴之间设置有连接管一且两者之间通过连接管一进行连接接通,散热器与进风孔之间设置有连接管二且两者之间通过连接管二进行连接接通,一级风力降温构件对应设置有四组;

所述的输料构件包括输料件、驱动件,输料件包括输料管道、输料绞龙,输料管道竖直固定于安装架体上且其底端与出料接嘴连接接通,输料管道的外部还设置有连接嘴且连接嘴呈倾斜布置,连接嘴与输料管道之间的距离由下至上递减,连接嘴还与输料孔连接接通,所述的输料绞龙同轴安装于输料管道内并可绕自身轴向转动,输料绞龙的顶端位于输料管道上方、底端位于出料接嘴内,输料件对应设置有四组;

所述的驱动件包括输料电机、齿轮、齿圈、支撑架,支撑架固定于安装架体上,输料电机竖直固定于支撑架上,齿轮同轴高度与输料绞龙的顶端外部且齿轮对应设置有四组,齿圈活动安装于支撑架上且齿圈与四组齿轮均啮合。

9.根据权利要求4所述的浮动式谷物烘干机,其特征在于,所述的二级降温出料机构包括用于接收由一级降温出料机构降温输出的粮食的接料构件、用于对粮食进行二级降温处理并将粮食输出的二级风力降温构件;

所述的接料构件包括竖直安装于安装架体上的接料管道,接料管道与降温罐体的顶端之间设置有接通管且两者之间通过接通管进行连接接通;

所述的接料管道外部还设置有排风件,排风件包括与接料管道连接接通的出风管、设置于出风管与接料管道接通处的挡网;

所述的排风件设置有两组且一组设置于接料管道背离接通管的侧面上、另一组设置于接料管道的顶端;

所述的出风管的自由端匹配安装有除尘器;

所述的二级风力降温构件位于冷却风管的正上方,二级风力降温构件包括出料管道,出料管道倾斜固定于安装架体上且其顶端与接料管道的底端连接接通;

所述的出料管道朝向冷却风管的侧面上设置有百叶窗;

所述的出料管道背离冷却风管的侧面上开设有若干组出风孔。

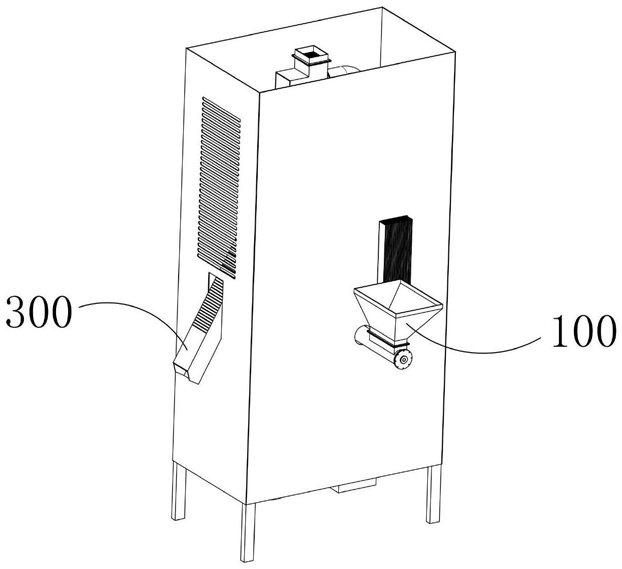

10.根据权利要求1所述的浮动式谷物烘干机,其特征在于,所述的安装架体外部还匹配设置有安装罩壳,且送料装置、热风烘干装置、降温出料装置均位于安装罩壳内,并且送料装置的送料斗、降温出料装置的出料管道底端均伸出至安装罩壳外部,安装罩壳外部还对应设置有散热窗。
