交通护栏
¥18000
专利号: 2019109465613
申请人: 丽水市天顺导轨制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

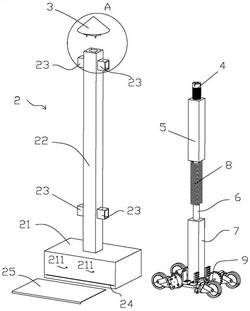

1.一种交通护栏,其特征在于,所述的交通护栏包含:一主支架,所述的主支架包含一盒状的底壳和一纵向设置的中空的柱状的立柱,所述的立柱的两侧分别设有一对接驳卡口,所述的底壳的一侧设有一对贯穿的固定轴孔,所述的立柱的内部下方设有一弹簧限位片,所述的弹簧限位片的上方设有一上腔体,所述的弹簧限位片的下方设有一下腔体,所述的立柱的顶部设有一调节螺筒,所述的立柱的顶部设有四个插接孔;

一防雨帽,所述的防雨帽可拆卸地设置在所述的立柱的顶部,所述的防雨帽的底部设有四个插接柱,所述的插接柱与所述的插接孔相配合;

一调节螺柱,所述的调节螺柱设置在所述的调节螺筒内,所述的调节螺柱的顶部设有十字卡口;

一上拉柱,所述的上拉柱可活动地设置在所述的上腔体内,所述的上拉柱的中心设有一贯穿的上柱螺孔;

一下拉支架,所述的下拉支架包含一纵向设置的下拉柱,所述的下拉柱的底部设有一对横向设置的连接凸缘,所述的下拉柱可活动地设置在所述的下腔体内,所述的下拉柱的中心设有一下柱螺孔,所述的连接凸缘上分别设有一对贯穿的长圆形的安装槽口;

一连接螺杆,所述的连接螺杆的上端与所述的上柱螺孔相连接,所述的连接螺杆的下端与所述的下柱螺孔相连接;

一复位弹簧,所述的复位弹簧设置在所述的弹簧限位片的上方,所述的连接螺杆贯穿所述的复位弹簧;

一对转动轴,所述的转动轴设置在对应的固定轴孔之间,所述的转动轴的两端分别设有一滚轮组件,所述的滚轮组件包含一滚轮单元、一滚轮支架和一驱动齿架,所述的滚轮单元包含一滚轮本体和一滚轮平台,所述的滚轮平台的四角上分别设有一下连接孔,所述的滚轮支架包含一连接平台和一驱动齿盘,所述的驱动齿盘的设置方向与所述的连接平台相互垂直,所述的连接平台的四角上分别设有一上连接孔,所述的连接平台的侧面中心设有一贯穿的平台通孔,所述的转动轴贯穿所述的平台通孔,所述的上连接孔与下连接孔通过连接螺钉相连接,所述的驱动齿架包含一齿条主体和一安装底座,所述的安装底座上设有一对长圆形的贯穿的安装座孔,所述的安装座孔与所述的安装槽口通过安装螺钉相连接,所述的齿条主体与所述的驱动齿盘相配合,其中,所述的滚轮组件处于一收纳位置和一展开位置之间,当所述的滚轮组件处于收纳位置时,所述的滚轮组件抬升收起并脱离地面,所述的滚轮组件密封在所述的底壳内,

当所述的滚轮组件处于展开位置时,所述的滚轮组件下降展开,所述的滚轮组件接触地面并支撑所述的主支架。

2.根据权利要求1所述的交通护栏,其特征在于,所述的底壳的一侧设有一密封插口,所述的密封插口内设有一可拆卸的密封插板。
