专利号: 2019109465647
申请人: 安徽东汇市政工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

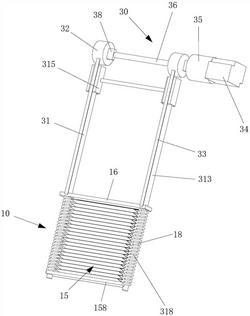

1.一种建筑物落地玻璃的自动擦洗装置,其特征在于,包括擦洗组件与驱动组件,所述擦洗组件包括弹性折叠式擦洗结构与一个活动板,所述弹性折叠式擦洗结构设置于落地玻璃的底侧,所述活动板连接于所述弹性折叠式擦洗结构的顶部边缘,所述驱动组件包括两个导向杆、两个卷绕盘、两个拉持绳与一个旋转气缸,所述两个导向杆分别安装于所述落地玻璃的相对两侧,并分别活动地穿设于所述弹性折叠式擦洗结构的相对两端,所述两个卷绕盘分别转动地设置于所述两个导向杆的端部,所述两个拉持绳分别连接于所述活动板的相对两端,所述两个拉持绳的端部分别卷绕于所述两个卷绕盘上,所述旋转气缸用于驱动所述两个卷绕盘旋转,以通过所述拉持绳拉动所述弹性折叠式擦洗结构向上展开以擦洗所述落地玻璃,所述旋转气缸释放所述两个拉持绳时,所述弹性折叠式擦洗结构在自身弹性力下收缩并挤出水分。

2.根据权利要求1所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述活动板为矩形板状,其一侧形成有毛刷边缘,所述毛刷边缘抵持于所述落地玻璃上。

3.根据权利要求2所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述活动板的相对两端分别开设有穿设孔,所述两个导向杆分别穿设于所述两个穿设孔中。

4.根据权利要求3所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述弹性折叠式擦洗结构为折扇状,其包括多个擦洗条板,每相邻两个所述擦洗条板的边缘之间相互连接,以形成尖角边缘。

5.根据权利要求4所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述尖角边缘上设置有弹性擦洗条,所述弹性擦洗条的横截面为矩形。

6.根据权利要求5所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述弹性擦洗条的表面形成有擦洗表面,所述擦洗表面抵持于所述落地玻璃上。

7.根据权利要求6所述的建筑物落地玻璃的自动擦洗装置,其特征在于,每个所述弹性擦洗条沿水平方向延伸,所述弹性折叠式擦洗结构还包括固定板,所述固定板的相对两端分别套设于所述两个导向杆上。

8.根据权利要求7所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述固定板连接于所述弹性折叠式擦洗结构的底部边缘,并与其中一个所述擦洗条板连接。

9.根据权利要求8所述的建筑物落地玻璃的自动擦洗装置,其特征在于,所述固定板的相对两端分别开设有套设孔,所述两个导向杆的端部分别穿设于所述两个套设孔中,所述固定板固定于所述落地玻璃的底部边缘。

10.根据权利要求9所述的建筑物落地玻璃的自动擦洗装置,其特征在于,还包括遮蔽罩筒,所述遮蔽罩筒设置于所述落地玻璃的底部边缘,所述遮蔽罩筒的顶部边缘形成有裂槽,以供所述弹性折叠式擦洗结构进入,所述遮蔽罩筒的相对两端分别形成有导水槽,所述固定板设置于所述遮蔽罩筒内。
