1.一种固体纳米分散体吸波材料，其特征在于：该吸波材料是将磁小体与粘结剂、碳材料、溶剂按质量比为1:3～8:0.5～3:20～100混合均匀后，经喷雾干燥制备而成；其中粘结剂先加入溶剂中，搅拌使其溶解后，再加入磁小体和碳材料；所述混合均匀的方式为先高速剪切，然后高压均质，高速剪切的功率为1000～1500W、压力为0.6～1.2MPa，高压均质的压力为500～1200bar；

所述的碳材料为碳纤维或石墨烯；

所述的粘结剂为阿拉伯胶、麦芽糊精、聚苯乙烯、聚氨酯、聚苯胺、聚丙烯酸中任意一种或多种的混合物；

所述的溶剂为水、乙酸乙酯、丙酮中任意一种。

2.根据权利要求1所述的固体纳米分散体吸波材料，其特征在于：所述磁小体与粘结剂、碳材料、溶剂的质量比为1:4～5:1～2:30～50。

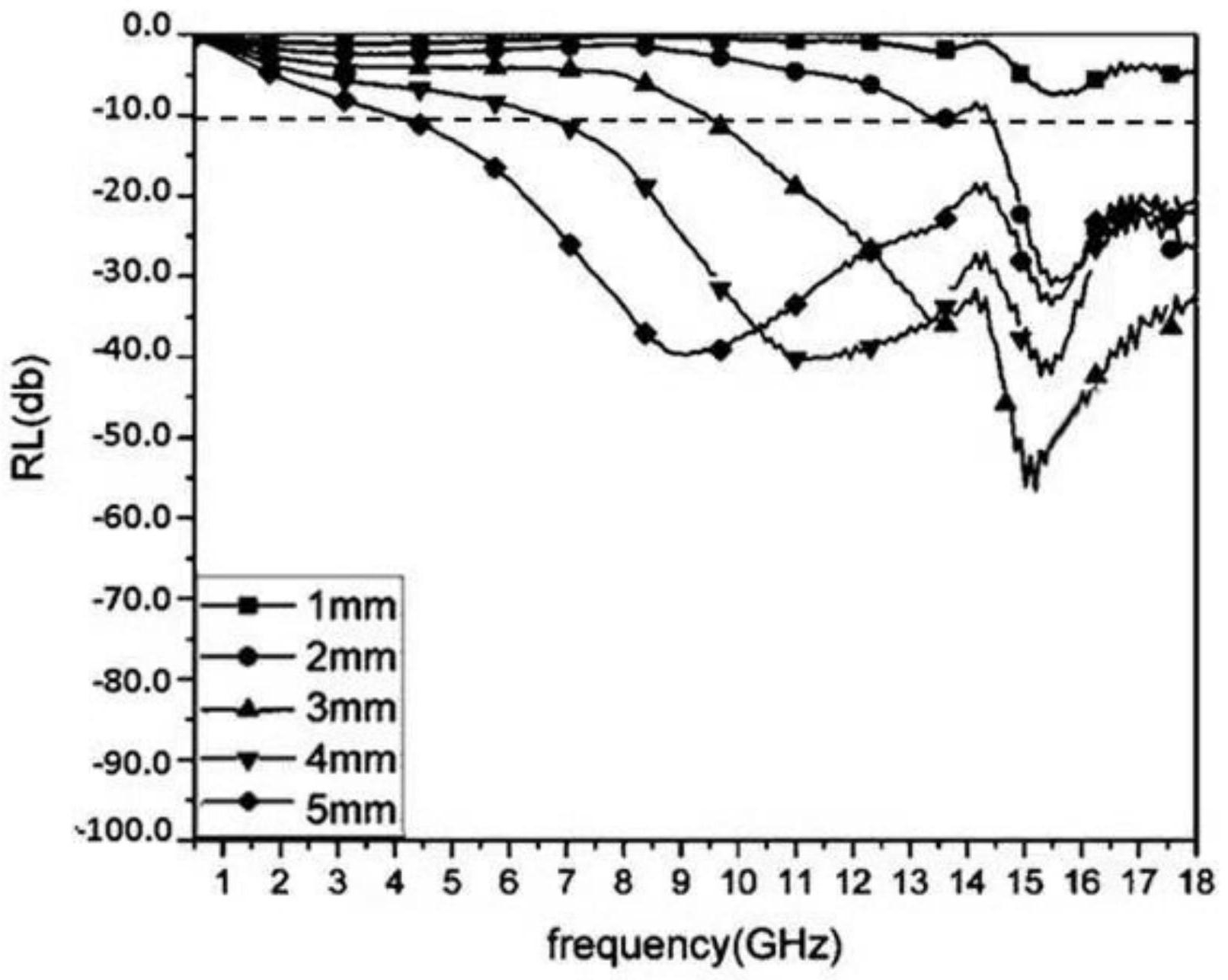

3.根据权利要求1所述的固体纳米分散体吸波材料，其特征在于：所述喷雾干燥的进风温度为160～200℃，进料速率为50～200kg/h。
