专利号: 2019109534420
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

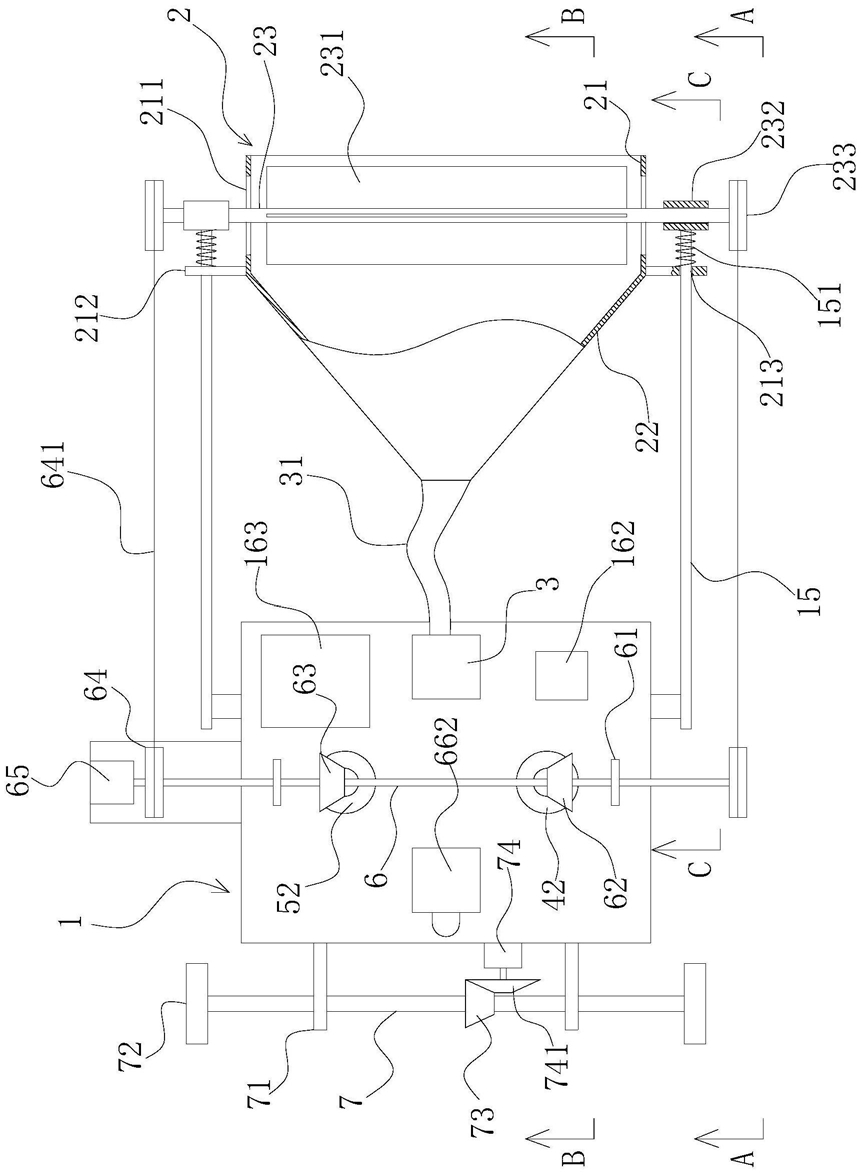

1.一种用于船坞底部的污泥清洗装置,其特征在于,包括保护罩(1),所述保护罩(1)有顶板(11)、两个侧板(12)和尾板(13),两个所述侧板(12)垂直设置在顶板(11)下侧面的前后边沿上,所述尾板(13)垂直设置在顶板(11)下侧面的左侧边沿上,所述顶板(11)、两个侧板(12)和尾板(13)之间形成有容纳腔(14),所述顶板(11)的上侧面设有第一吸泥泵(3),所述第一吸泥泵(3)的出口通过管子与外部相连;

第一吸泥管(2),所述第一吸泥管(2)设置在保护罩(1)的右侧,所述第一吸泥管(2)从左到右依次包括锥形部(22)和矩形部(21),所述锥形部(22)通过第一输泥软管(31)与第一吸泥泵(3)的进口相连;

辅助吸泥机构,所述辅助吸泥机构设置在第一吸泥管(2)内,所述辅助吸泥机构能够加速污泥进入第一吸泥管(2)内;

清洗机构,所述清洗机构设置在容纳腔(14)内,所述清洗机构能够清洗船坞底部残留的污泥;

驱动机构,所述驱动机构能够带动保护罩(1)和第一吸泥管(2)移动。

2.根据权利要求1所述的用于船坞底部的污泥清洗装置,其特征在于,所述辅助吸泥机构包括:两个通孔(211),两个所述通孔(211)相对设置在矩形部(21)的前后两侧;

第一转轴(23),所述第一转轴(23)插设在两个通孔(211)内,所述第一转轴(23)的两端与两个通孔(211)一一对应,所述第一转轴(23)的两端分别伸出相对应的通孔(211)且端部均设有连接机构,所述第一转轴(23)通过两个连接机构固连在保护罩(1)上;

若干个转叶板(231),若干个所述转叶板(231)沿周向设置在位于矩形部(21)内的第一转轴(23)上;

第一驱动结构,所述第一驱动结构能够带动第一转轴(23)转动。

3.根据权利要求2所述的用于船坞底部的污泥清洗装置,其特征在于,所述连接机构包括:套管(232),所述套管(232)套设在位于矩形部(21)外的第一转轴(23)上;

支撑板(212),所述支撑板(212)固设在矩形部(21)的外侧,所述支撑板(212)上设有穿孔(213);

固定杆(15),所述固定杆(15)的一端固设在侧板(13)上,另一端穿过穿孔(213)固连在套管(232)上。

4.根据权利要求3所述的用于船坞底部的污泥清洗装置,其特征在于,所述通孔(211)呈长条状且沿着第一吸泥管(2)的长度方向设置,所述通孔(211)的宽度大于第一转轴(23)的直径。

5.根据权利要求4所述的用于船坞底部的污泥清洗装置,其特征在于,所述固定杆(15)上套设有复位弹簧(151),所述复位弹簧(151)的一端固连在支撑板(212)上,另一端固连在套管(232)上。

6.根据权利要求5所述的用于船坞底部的污泥清洗装置,其特征在于,所述第一驱动结构包括:第四转轴(6),所述第四转轴(6)通过两个第一轴板(61)转动设置在顶板(11)的上方,所述第四转轴(6)和第一转轴(23)相平行,所述第四转轴(6)的两端均固设有第二皮带轮(64);

两个第一皮带轮(233),两个所述第一皮带轮(233)分别固设在第一转轴(23)伸出矩形部(21)的两端,两个所述第一皮带轮(233)和两个第二皮带轮(64)一一对应,所述第一皮带轮(233)通过皮带(641)和相对应的第二皮带轮(64)传动连接;

第一电机(65),所述第一电机(65)通过底座固设在侧板(13)上,所述第一电机(65)的输出轴和第四转轴(6)传动连接。

7.根据权利要求6所述的用于船坞底部的污泥清洗装置,其特征在于,所述清洗机构包括:第二转轴(4)和第三转轴(5),所述第二转轴(4)和第三转轴(5)均竖直转动设置在顶板(11)上,所述第二转轴(4)的下端延伸至容纳腔(14)内且端部固设有第一转盘(41),所述第三转轴(5)的下端延伸至容纳腔(14)内且端部固设有第二转盘(51),所述第一转盘(41)和第二转盘(51)的下侧面均固设有毛刷(411);

第二吸泥管(66),所述第二吸泥管(66)水平固设在尾板(12)的底部;

第二吸泥泵(662),所述第二吸泥泵(662)固设在顶板(11)上,所述第二吸泥泵(662)的进口通过第二输泥软管(661)与第二吸泥管(66)相连通,所述第二吸泥泵(662)的出口通过管子与外部相连;

第二驱动结构,所述第二驱动结构能够同时带动第二转轴(4)和第三转轴(5)反向转动;

喷水结构,所述喷水结构能够朝船坞底部喷水,方便毛刷(411)清除污泥。

8.根据权利要求7所述的用于船坞底部的污泥清洗装置,其特征在于,所述第二驱动结构包括:第一锥齿轮(42),所述第一锥齿轮(42)固设在位于顶板(11)上方的第二转轴(4)上;

第二锥齿轮(52),所述第二锥齿轮(52)固设在位于顶板(11)上方的第三转轴(5)上;

第三锥齿轮(62)和第四锥齿轮(63),所述第三锥齿轮(62)和第四锥齿轮(63)均固设在第四转轴(6)上,第三锥齿轮(62)和第四锥齿轮(63)对称设置,所述第三锥齿轮(62)和第一锥齿轮(42)啮合连接,所述第四锥齿轮(63)和第二锥齿轮(52)啮合连接。

9.根据权利要求8所述的用于船坞底部的污泥清洗装置,其特征在于,所述喷水结构包括:集水管(16),所述集水管(16)水平设置在顶板(11)的下侧面上,所述集水管(16)的两端分别与两个侧板(13)相垂直,所述集水管(16)的下侧面上设有若干个喷头(161);

水箱(163),所述水箱(163)固设在顶板(11)的上侧面;

电动水泵(162),所述电动水泵(162)固设在顶板(11)的上侧面上,所述电动水泵(162)的进口通过管子与水箱(163)相连,所述电动水泵(162)的出口通过管子与集水管(16)相连。

10.根据权利要求9所述的用于船坞底部的污泥清洗装置,其特征在于,所述驱动机构包括:第五转轴(7),所述第五转轴(7)通过两个第二轴板(71)转动设置在尾板(12)上,所述第五转轴(7)的两端均固设有第一滚轮(72);

第二电机(74),所述第二电机(74)固设在尾板(12)上,所述第二电机(74)的输出轴与第五转轴(7)传动连接;

两个第一固定轴(8),两个所述第一固定轴(8)分别垂直固设在两个侧板(13)上,所述第一固定轴(8)上转动设置有第二滚轮(81);

第二固定轴(91),所述第二固定轴(91)固设在矩形部(21)的底部,所述第二固定轴(91)和第五转轴(7)相互平行,所述第二固定轴(91)的两端均转动设置有第三滚轮(9),两个所述第一滚轮(72)、两个第二滚轮(81)和两个第三滚轮(9)的底部均位于同一平面内。
