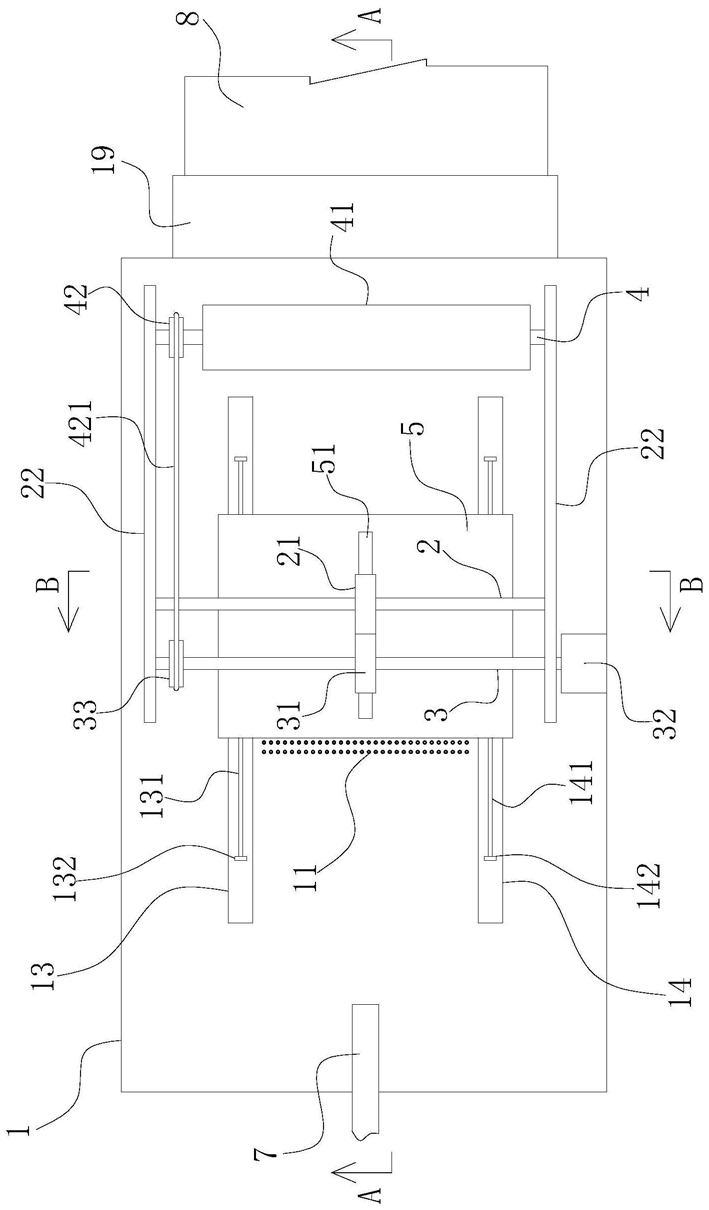

1.一种用于木质拼板零件的打磨装置,其特征在于,包括:操作台(1),所述操作台(1)的四周设有四个支撑腿(12);
第一角钢(13),所述第一角钢(13)的一个折边垂直固设在操作台(1)的上侧面上;
第二角钢(14),所述第二角钢(14)的一个折边垂直固设在操作台(1)的上侧面上,所述第一角钢(13)和第二角钢(14)相互平行且对称设置,所述第一角钢(13)、第二角钢(14)和操作台(1)之间形成导向通道(15);
电动推杆(6),所述电动推杆(6)通过底座板(18)固设在四个支撑腿(12)之间,所述电动推杆(6)的顶部设有活动箱(61);
分离机构,所述分离机构设置在活动箱(61)内,当拼板(9)移动至导向通道(15)内,电动推杆(6)推动活动箱(61)上升时,所述分离机构能够使拼板(9)内切割好的零件(91)向上凸出拼板(9)的上侧面,当电动推杆(6)拉动活动箱(61)下降时,所述分离机构能够使凸出拼板(9)的零件(91)向下移动回到初始位置;
辅助压平机构,所述辅助压平机构设置在导向通道(15)的右侧,所述辅助压平机构能够将零件(91)完全压入到拼板(9)内,使零件(91)的上侧面和拼板(9)的上侧面平齐;
打磨机构,所述打磨机构设置在第一角钢(13)和第二角钢(14)之间,所述打磨机构能够打磨拼板(9)内向上凸出的零件(91),使零件(91)的边沿保持光顺。
2.根据权利要求1所述的用于木质拼板零件的打磨装置,其特征在于,所述操作台(1)上设置有若干个第一通孔(11),若干个所述第一通孔(11)均位于第一角钢(13)和第二角钢(14)之间,所述分离机构包括:
隔板(62),所述隔板(62)设置在活动箱(61)内,所述隔板(62)将活动箱(61)从上到下依次分隔成空腔(621)和储气腔(622);
若干个第二穿孔(63),若干个所述第二穿孔(63)间隔均匀地设置在活动箱(61)的顶部且与空腔(621)相连通;
若干个第一穿孔(623),若干个所述第一穿孔(623)间隔均匀地设置在隔板(62)上且与储气腔(622)相连通,若干个所述第一穿孔(623)和若干个第二穿孔(63)一一对应且上下正对,所述第一穿孔(623)内滑动设置有顶杆(64),所述顶杆(64)和第一穿孔(623)密封连接,所述顶杆(64)上设有上凸沿(644),所述顶杆(64)的下端伸入到储气腔(622)内且设有下凸沿(643),所述顶杆(64)上套设有复位弹簧(65),所述复位弹簧(65)位于上凸沿(644)和隔板(62)之间,所述顶杆(64)的上端穿过相对应的第二穿孔(63)延伸至活动箱(61)的上方,若干个所述第二穿孔(63)和若干个第一通孔(11)一一对应且上下正对,当活动箱(61)上升时,所述顶杆(64)的上端伸入到相对应的第一通孔(11)内。
3.根据权利要求2所述的用于木质拼板零件的打磨装置,其特征在于,所述顶杆(64)内同轴设有第三通孔(641),所述第三通孔(641)贯穿顶杆(64)的上下两端,所述分离机构还包括:
电动气泵(66),所述电动气泵(66)设置在活动箱(61)的外侧,所述电动气泵(66)通过管子和储气腔(622)相连通,当拼板(9)内的零件(91)凸出拼板(9)的上侧面时,位于拼板(9)下方的顶杆(64)向活动箱(61)内移动,所述顶杆(64)的下端与储气腔(622)的底部相接触。
4.根据权利要求3所述的用于木质拼板零件的打磨装置,其特征在于,所述顶杆(64)由橡胶材料制成。
5.根据权利要求4所述的用于木质拼板零件的打磨装置,其特征在于,位于顶杆(64)下端的第三通孔(641)呈外扩喇叭状。
6.根据权利要求5所述的用于木质拼板零件的打磨装置,其特征在于,所述打磨机构包括:
活动板(5),所述活动板(5)通过第一滑杆(131)和第二滑杆(141)水平滑动设置在第一通孔(11)的上方;
毛刷(52),所述毛刷(52)固设在活动板(5)的下侧面上;
驱动结构,所述驱动结构能够使活动板(5)沿着第一滑杆(131)和第二滑杆(141)左右滑动。
7.根据权利要求6所述的用于木质拼板零件的打磨装置,其特征在于,所述驱动结构包括:
两个固定板(22),两个所述固定板(22)平行设置且分别位于导向通道(15)的前后两侧;
齿条(51),所述齿条(51)水平固设在活动板(5)的上侧面上,所述齿条(51)的长度方向和第一角钢(13)长度方向一致;
驱动单元,所述驱动单元设置在两个固定板(22)之间,所述驱动单元能够带动齿条(51)左右移动。
8.根据权利要求7所述的用于木质拼板零件的打磨装置,其特征在于,所述驱动单元包括:
第一转轴(2),所述第一转轴(2)转动设置在两个固定板(22)之间,所述第一转轴(2)上固设有第一齿轮(21),所述第一齿轮(21)和齿条(51 )啮合连接;
第二转轴(3),所述第二转轴(3)转动设置在两个固定板(22)之间,所述第二转轴(3)和第一转轴(2)相互平行,所述第二转轴(3)上固设有不完全齿轮(31),所述不完全齿轮(31)具有齿牙部(311),所述齿牙部(311)和第一齿轮(21)、齿条(51)啮合连接;
电机(32),所述电机(32)固设在操作台(1)上,所述第二转轴(3)的一端穿出其中一个固定板(22)且与电机(32)传动连接。
9.根据权利要求8所述的用于木质拼板零件的打磨装置,其特征在于,所述第一角钢(13)水平折边的下侧面竖直转动设有若干个第一滚筒(16),若干个所述第一滚筒(16)的轴线位于同一平面内,所述第二角钢(14)水平折边的下侧面竖直转动设有若干个第二滚筒(17),若干个所述第二滚筒(17)的轴线位于同一平面内。
10.根据权利要求9所述的用于木质拼板零件的打磨装置,其特征在于,所述辅助压平机构包括:
第三转轴(4),所述第三转轴(4)转动设置在两个固定板(22)之间,所述第三转轴(4)和第二转轴(3)平行设置且位于导向通道(15)的右侧;
第三滚筒(41),所述第三滚筒(41)同轴固设在第三转轴(4)上,所述第三滚筒(41)的轮面到操作台(1)之间的距离大于拼板(9)的厚度,所述第三转轴(4)和第二转轴(3)传动连接。
