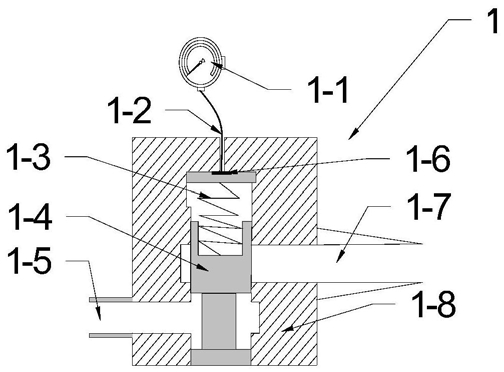

1.一种注浆锚索封孔装置，其特征在于，包括壳体(1-8)、弹簧(1-3)和止浆活塞(1-4)，所述壳体(1-8)内设有用于安装止浆活塞(1-4)的活塞腔，止浆活塞(1-4)设于所述活塞腔内，并能够在浆液压力作用下在活塞腔内移动；

止浆活塞(1-4)的一端通过弹簧(1-3)与活塞腔的底壁固定连接，止浆活塞(1-4)的另一端为自由端，自由端能够与活塞腔中的浆液接触；

所述壳体(1-8)设有流入通道(1-5)和流出通道(1-7)，所述流入通道(1-5)和流出通道(1-7)分别通过第一流入口与第一流出口所述活塞腔连通；

流入通道(1-5)与活塞腔始终为连通状态，通过止浆活塞(1-4)在活塞腔内的移动，流出通道(1-7)与活塞腔具有连通、断开两种状态。

2.根据权利要求1所述的注浆锚索封孔装置，其特征在于，流入通道(1-5)与流出通道(1-7)分别设于活塞腔中心线的两侧，流入通道(1-5)与流出通道(1-7)平行设置。

3.根据权利要求1或2所述的注浆锚索封孔装置，其特征在于，还包括压力检测组件，所述压力检测组件包括压力表(1-1)和应变片(1-6)，压力表(1-1)与应变片(1-6)通过引线(1-2)连接；

所述应变片(1-6)嵌入到活塞腔底壁上，应变片(1-6)设于弹簧(1-3)与活塞腔底壁之间。

4.根据权利要求3所述的注浆锚索封孔装置，其特征在于，所述弹簧(1-3)与应变片(1-

6)之间设有连接板，所述连接板与弹簧(1-3)的端部固定连接，所述连接板能够覆盖在应变片(1-6)上。

5.根据权利要求1-2、4任一所述的注浆锚索封孔装置，其特征在于，所述止浆活塞(1-

4)的尾端设有用于安装弹簧(1-3)的安装槽。

6.根据权利要求1所述的注浆锚索封孔装置，其特征在于，所述壳体(1-8)设有安装通道，所述安装通道与活塞腔同轴设置，所述弹簧(1-3)和止浆活塞(1-4)通过安装通道安装在活塞腔内。

7.根据权利要求1-2、4、6任一所述的注浆锚索封孔装置，其特征在于，所述止浆活塞(1-4)与浆液接触的自由端设有限位杆，限位杆的另一端设有限位板，限位板与限位杆垂直设置；

所述限位板能够在安装通道内移动并与安装通道的侧壁贴合接触。

8.一种注浆锚索，其特征在于，包括索体(3)和权利要求1至7所述的注浆锚索封孔装置(1)，所述索体(3)由多根钢绞线(11)螺旋缠绕注浆管(8)构成；

所述注浆锚索封孔装置(1)的流出通道(7)与所述注浆管(8)的注浆口连接。

9.根据权利要求8所述的注浆锚索，其特征在于，所述注浆管(8)设有多个限通组件，多个限通组件将注浆管(8)分为多个分段管路，限通组件能够将相邻两分段管路隔开，并能够在限通组件的阈值压力下打开使相邻两分段管路连通；

限通组件上设有出浆孔(10)。

10.根据权利要求8或9所述的注浆锚索，其特征在于，所述限通组件为膨胀管(2)，所述膨胀管(2)包括依次连接的浆液流入连接段(18)、内凹段(19)和浆液流出连接段(20)，所述浆液流入连接段(18)的第二流入口(9)与相邻的上游分段管路连接，浆液流出连接段(20)的第二流出口(14)与相邻的下游分段管路连接；

所述内凹段(19)在自然状态下为闭合状态，将相邻两段分段管路断开，且能够在一定液压下打开，使相邻两段分段管路连通。
