专利号: 201910954222X
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

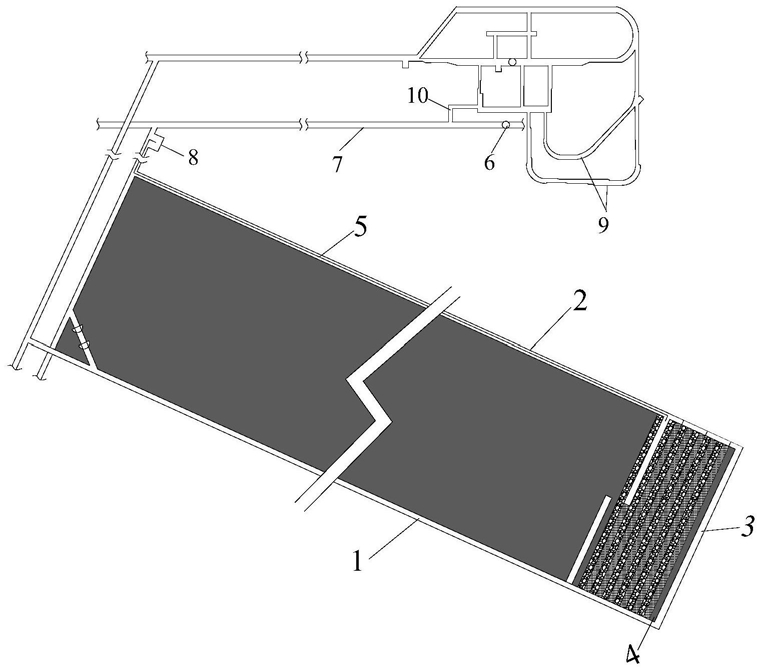

1.一种煤矿强弱强全采全充方法,包括掘进自采区运输上山区段运输平巷(1)和采区回风上区段回风平巷(2)至区段工作面边界;在区段工作边界施工联络巷(3)将区段运输平巷(1)与区段回风平巷(2)连通,形成通风回路,其特征在于,包括如下步骤:a.在区段工作面边界一侧留设宽度约为5m的护巷煤柱(4),沿区段掘进方向,将待开采区段工作面沿区段回风平巷(2)方向划分为若干个条带,每个条带的宽度约为5m;

b.先自区段工作面边界一侧的五个条带沿采区上山方向采用连采机进行巷道开采和充填作业;所述的五个条带的巷道开采和充填作业具体步骤如下:①在靠近区段工作面边界的五个条带沿开采方向依次编为条带

②先开采条带 由区段运输平巷(1)一侧向区段回风平巷(2)一侧掘进,采出的煤通过布置在运输平巷(1)一侧的皮带输送机运出,直至掘出条带③条带 掘出后撤出采掘设备,在条带 入口处靠区段运输平巷(1)一侧构筑密闭墙,并在条带 出口处靠区段回风平巷(2)一侧布置充填设备和充填材料输送管路(5),用矸石胶结材料向掘出的条带 进行充填,构成强支撑结构;

④重复步骤②、步骤③开采条带 条带 掘出并撤出采掘设备后,在条带 入口处靠区段运输平巷(1)一侧构筑密闭墙,在条带 出口处靠区段回风平巷(2)一侧布置充填设备和管路(5),用矸石胶结材料向掘出的条带 进行充填,构成强支撑结构;

⑤采用步骤②中的方法开采条带 条带 掘出并撤出采掘设备后,在采条带 入口处靠区段运输平巷(1)一侧构筑密闭墙,在采条带 出口处靠区段回风平巷(2)一侧布置充填设备和管路(5),用矸石胶结材料向掘出的条带 进行充填,构成强支撑结构;

⑥采用步骤②中的方法开采条带 条带 掘出并撤出采掘设备后,在条带 入口处靠区段运输平巷(1)一侧构筑密闭墙,在条带 出口处靠区段回风平巷(2)一侧布置充填设备和管路(5),用由矿井水和添加剂制作的高水充填材料向掘出的条带 内进行充填,构成弱支撑结构;

⑦采用步骤②中的方法开采条带 条带 掘出并撤出采掘设备后,在条带 入口处靠区段运输平巷(1)一侧构筑密闭墙,在条带 出口处靠区段回风平巷(2)一侧布置充填设备和管路(5),用由矿井水和添加剂制作的高水充填材料向掘出的条带 进行充填,构成弱支撑结构;

⑧五个条带 开采及充填完成构成强弱强支撑结构后,对护巷煤柱(4)

进行开采回收;

c.然后在开采充填后的五个条带前方,对区段工作面未开采条带按每4个条带为一个区段,靠近条带 的为分区L1,自未开采区段作面边界采区上山方向区段依次编为分区L2、L3、…、Ln,对于任一个区段Li内的4个条带,未开采区段作面边界至采区上山方向依次编为开采顺序从分区L1至分区Ln依次开采;

d.对每个区段进行巷道开采和充填渐进循环作业,直至完成整个开采区段工作面,总体构成强弱强支撑结构。

2.根据权利要求1所述的一种煤矿强弱强全采全充方法,其特征在于:

所述步骤d中对每个区段进行巷道开采和充填渐进循环作业的步骤如下:

(1)首先开采分区L1内的巷道 由区段运输平巷(1)一侧向区段回风平巷(2)一侧掘进,采出的煤通过布置在运输平巷(1)一侧的皮带输送机运出,直至掘出巷道(2)首条巷道 掘出并撤出采掘设备后,在巷道 区段运输平巷(1)一侧构筑密闭墙,并在巷道 区段回风平巷(2)一侧布置充填设备和充填材料输送管路(5),用矸石胶结材料进行充填,构成强支撑结构;

(3)认巷道 内的矸石胶结充填物凝固后,重复步骤(1)、步骤(2)开采及充填巷道(4)确认巷道 内的矸石胶结充填物凝固后,在分区L1内,重复步骤(1)开采巷道 巷道 掘出并撤出采掘设备后,在巷道 区段运输平巷(1)一侧构筑密闭墙,在巷道 区段回风平巷(2)一侧布置充填设备和充填材料输送管路(5),用由矿井水和添加剂制作的高水充填材料进行充填,弱支撑结构;

(5)确认巷道 内的高水充填物凝固后,重复步骤(5)开采及充填巷道

(6)重复步骤(1)~(5),直至分区L1内的所有煤体采出并充填,构成强弱强支撑结构。

3.根据权利要求1或2所述的一种煤矿强弱强全采全充方法,其特征在于:所述矸石胶结材料来源于地面洗选矸石和井下掘进矸石,通过矸石投料井(6)和矸石运输巷(7)运输至采区内搅拌泵站(8),经搅拌后由充填材料输送管道(5)输送至充填巷道。

4.根据权利要求3所述的一种煤矿强弱强全采全充方法,其特征在于:所述矸石胶结材料的质量配比为:粉煤灰为35~45%、矸石为40.5~50.5%、速凝剂12.5~16.5%,料浆浓度为70~80%。

5.根据权利要求1或2所述的一种煤矿强弱强全采全充方法,其特征在于:所用的矿井水来源于矿井水仓(9),经管子道(10)、充填材料输送管路(5)、矸石运输巷运输至采区内搅拌泵站(8),在搅拌泵站内将矿井水与速凝剂混合,质量配比:水:速凝剂为9:1,制成高水充填材料,并由充填材料输送管路(5)输送至充填巷道。

6.根据权利要求5所述的一种煤矿强弱强全采全充方法,其特征在于:在用高水充填材料进行充填的巷道内,利用木垛、单体支护方式简单支护顶板,确保工作面顶板控制效果满足要求。
