1.一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于，包括以下步骤：（1）纳米ZrO2粉体的制备

a、取ZrOCl2·8H2O和水，配制成摩尔浓度为0.1~0.3mol/L的ZrOCl2溶液，之后，向该ZrOCl2溶液中加入ZrOCl2·8H2O质量3~5%的YCl3·6H2O，然后，再向其中加入ZrOCl2·8H2O和YCl3·6H2O总质量1.5~3%的PEG4000，充分混匀后，制得混合溶液，备用；

b、以边搅拌边添加的方式，向步骤a制得的混合溶液中加入体积浓度为10%的氨水溶液，直至所得反应体系的pH 为9 10，之后，向其中加入表面活性剂CTAB，所述CTAB的添加量~与步骤a中所配置ZrOCl2溶液之间的配比关系为0.003‑0.005mol/L，持续搅拌，直至所得反应体系中出现白色絮状沉淀，然后，继续搅拌15‑30min，制得反应产物，备用；

c、取步骤b所得反应产物中的下层沉淀，并采用无水乙醇对其进行反复洗涤，直至洗脱‑物中不含Cl，制得水热反应前驱体Zr(OH)4，备用；

d、将步骤c制得的Zr(OH)4加入到去离子水中，之后，以边搅拌边添加的方式，向其中加入与去离子水等体积的无水乙醇，充分混匀后制得水热反应体系，然后，将该水热反应体系转置于具有聚四氟乙烯内衬的不锈钢水热釜中，并将该水热釜放入干燥箱内，控制干燥箱以3 5℃/min的升温速率升温至150 220 ℃，进行水热反应1‑3h，制得水热产物，备用；

~ ~

e、对步骤d制得的反应产物进行搅拌、抽滤，取滤渣，之后，对所得滤渣反复进行多次加无水乙醇搅拌和抽滤处理，并对最终所得滤渣进行真空烘干，制得二氧化锆粉体，备用；

f、将步骤e制得的二氧化锆粉体放入马弗炉中，控制炉内温度升温至450 500℃，进行~除碳退火处理2~5h，制得球形介孔纳米ZrO2粉体，备用；

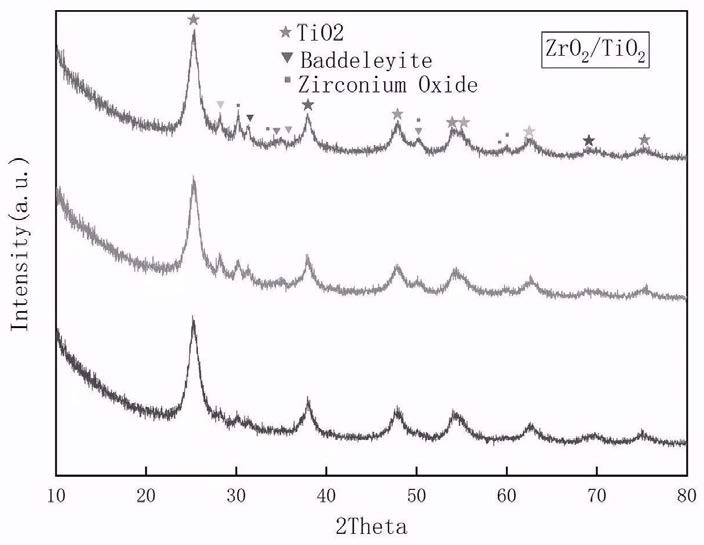

（2）纳米TiO2/ ZrO2复合光催化剂的制备

①、按照成品TiO2/ ZrO2复合光催化剂中ZrO2占TiO2的质量比为3‑30%的比例，分别称取钛酸四丁酯和步骤（1）制得的纳米ZrO2粉体，之后，将称取的钛酸四丁酯加入到无水乙醇中，并以边搅拌边加入的方式，先向所得混合溶液中加入称取的纳米ZrO2粉体，再向其中滴加蒸馏水，制得反应液原料，备用；

②、将步骤①制得的反应液原料转置于具有聚四氟乙烯内衬的不锈钢水热釜中，之后，将水热釜放入干燥箱内，控制干燥箱以3 5℃/min的升温速率升温至150 200℃，进行水热~ ~反应2 5h，得到混配反应物，备用；

~

③、对步骤②制得的混配反应物进行搅拌、抽滤，取滤渣，之后，对所得滤渣反复进行多次加洗涤剂搅拌和抽滤处理，并将最终所得滤渣进行真空烘干，之后，研磨过筛，即得成品纳米TiO2/ ZrO2复合光催化剂。

2.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于：在步骤a中，所述YCl3·6H2O的添加量为ZrOCl2·8H2O质量的3%，所述PEG4000的添加量为ZrOCl2·8H2O和YCl3·6H2O总质量的1.5%。

3.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征‑在于：在步骤c中，所述洗脱物中Cl的含量，采用摩尔浓度为0.1mol/L的AgNO3溶液进行检测，检测时无白色沉淀即可。

4.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于：在步骤d中，所述水热反应体系在不锈钢水热釜中的填充度为80%。

5.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于：在步骤e中，所述真空烘干时的温度为60 120℃，烘干时间为4 12 h。

~ ~

6.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于：在步骤f中，所述马弗炉内的升温速率为3 5℃/min。

~

7.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于：在步骤①中，按照成品TiO2/ ZrO2复合光催化剂中ZrO2占TiO2的质量比为10%的比例，分别称取钛酸四丁酯和步骤（1）制得的纳米ZrO2粉体。

8.根据权利要求1所述的一种纳米二氧化钛/氧化锆复合光催化剂的制备方法，其特征在于：在步骤③中，所述真空烘干时的温度为60 120℃，烘干时间为4 12 h。

~ ~
