专利号: 2019109625576
申请人: 嘉兴美森精密科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

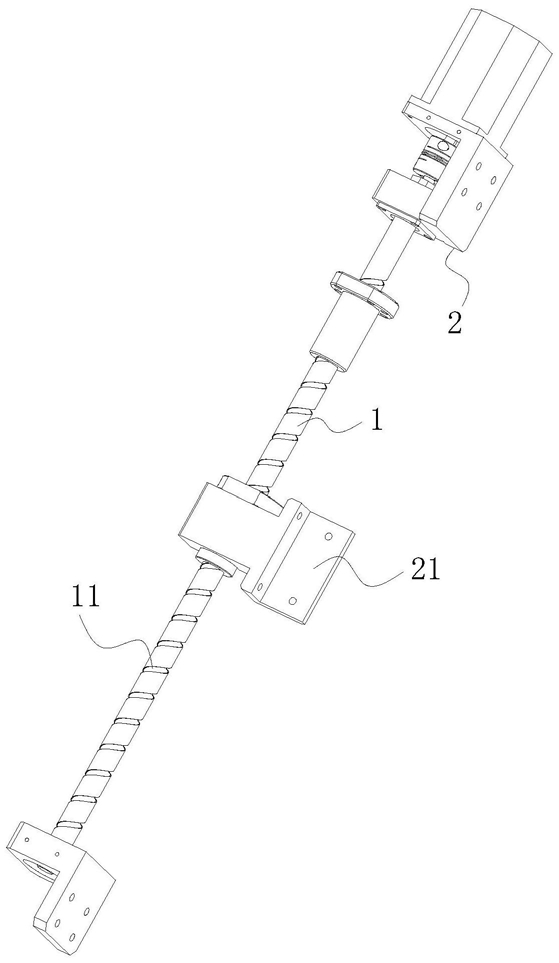

1.一种滚珠丝杠副,包括丝杆(1)和螺母总成(2),其特征在于:所述丝杆(1)的外壁中螺旋开设有螺旋槽(11),丝杆(1)的中部通过钢珠(12)转动连接有转接块(21);所述转接块(21)内开设有填充槽(22),转接块(21)属于螺母总成(2)的一部分;所述填充槽(22)开设为圆环状,填充槽(22)的内部填充有润滑油,填充槽(22)的内壁均匀开设有液流孔(23)。

2.根据权利要求1所述的一种滚珠丝杠副,其特征在于:所述液流孔(23)的横截面呈倒圆台状,且液流孔(23)内端开口比外端开口大。

3.根据权利要求1所述的一种滚珠丝杠副,其特征在于:所述钢珠(12)的内部设置为中空状,钢珠(12)的壁中对称滑动连接有挤压块(13);所述挤压块(13)的内端通过弹簧弹性连接。

4.根据权利要求1所述的一种滚珠丝杠副,其特征在于:所述填充槽(22)的内壁均匀镶嵌安装有挤压囊(24);所述挤压囊(24)设在液流孔(23)之间,且挤压囊(24)的内部填充有冷却液。

5.根据权利要求4所述的一种滚珠丝杠副,其特征在于:所述挤压囊(24)的外端开设有膨胀口(25);所述膨胀口(25)开设在填充槽(22)的内壁中。

6.根据权利要求3所述的一种滚珠丝杠副,其特征在于:所述挤压块(13)由硬质橡胶材料制成。
