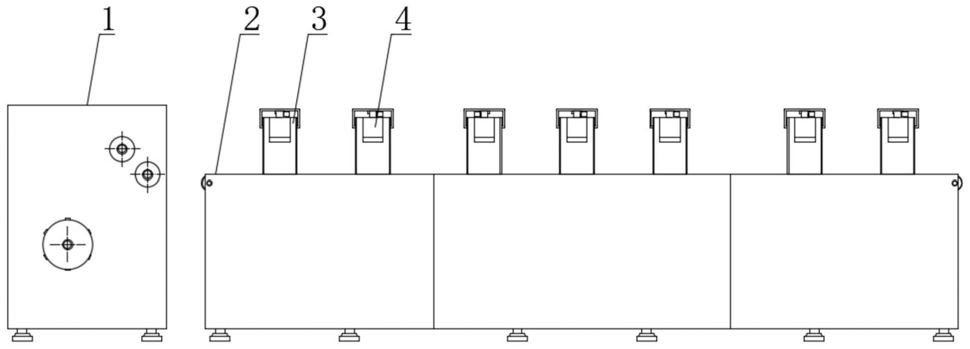

1.一种可更换多种图案的购物袋编织机,包括编织收料机(1)、皮带输送机(2)和印花单元,其特征在于:所述编织收料机(1)用于收卷经编织机制作成的条带状编织物;
所述皮带输送机(2)用于条带状编织物至印花单元下方;
所述印花单元用于将染料均匀地分布在条带状编织物,所述印花单元包括色框升降机构和刮刀机构,所述色框升降机构包括置于皮带输送机(2)的机架上方的左机架(3)和右机架(4),所述右机架(4)上设有线性模组(11),所述线性模组(11)用于驱动刮刀机构进行往复运动,所述刮刀机构包括移动架(12),所述移动架(12)与线性模组(11)的输出端固定连接,移动架(12)固定连接第二支撑杆(13),所述第二支撑杆(13)固定连接第一支撑板(14),所述第一支撑板(14)旋转配合转板(15),第一支撑板(14)固定连接第三支撑杆(16),所述第三支撑杆(16)固定连接第二支撑板(17),所述第二支撑板(17)固定连接两个导向套(18),所述移动架(12)下表面设有刮刀气缸(19),所述刮刀气缸(19)的活塞杆与所述转板(15)上表面相铰接,所述转板(15)下表面分别与第一连杆(20)和第二连杆(21)相铰接,所述第一连杆(20)铰接左刮刀架(22),所述左刮刀架(22)固定连接涂墨刮刀(23),所述第二连杆(21)铰接右刮刀架(24),所述右刮刀架(24)固定连接收墨刮刀(25),两个所述导向套(18)分别套接左刮刀架(22)和右刮刀架(24)。
2.根据权利要求1所述的一种可更换多种图案的购物袋编织机,其特征在于:所述左机架(3)铰链连接右机架(4),所述皮带输送机(2)的机架固定连接机座(5),所述机座(5)上设有下压气缸(6),所述下压气缸(6)的活塞杆固定连接右机架(4)。
3.根据权利要求2所述的一种可更换多种图案的购物袋编织机,其特征在于:所述右机架(4)固定连接第一支撑杆(8),所述第一支撑杆(8)固定连接支撑架(9),所述支撑架(9)固定连接色框(10)。
4.根据权利要求2所述的一种可更换多种图案的购物袋编织机,其特征在于:所述下压气缸(6)的外周罩设有波纹管(7),所述波纹管(7)的上下端分别与右机架(4)和机座(5)固定连接。
5.根据权利要求1所述的一种可更换多种图案的购物袋编织机,其特征在于:所述第一支撑板(14)设有矩形贯穿孔(26),所述矩形贯穿孔(26)中设有铰轴(27),所述铰轴(27)两端固定连接第一支撑板(14),铰轴(27)旋转配合转板(15),所述涂墨刮刀(23)和收墨刮刀(25)分立于铰轴(27)两侧,当刮刀气缸(19)的行程达到最大时,收墨刮刀(25)处于最低点;
当刮刀气缸(19)的行程达到最小时,涂墨刮刀(23)处于最低点。
6.根据权利要求1所述的一种可更换多种图案的购物袋编织机,其特征在于:所述导向套(18)呈矩形框结构,导向套(18)内壁和左刮刀架(22)外壁,以及右刮刀架(24)外壁均涂覆有自润滑耐磨层。
