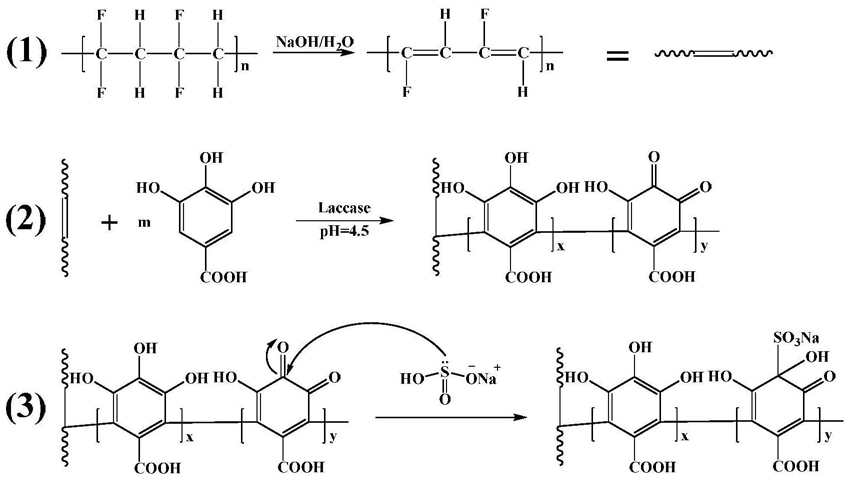

1.一种超亲水抗菌PVDF分离膜的制备方法，其特征在于，包括以下步骤：a)配置pH＝11的碱溶液，在碱溶液中加入相转移催化剂；

b)将PVDF膜浸泡于步骤a)得到的溶液中，升温反应一段时间；

c)配置pH＝4.5的缓冲溶液；

d)将没食子酸和漆酶加入缓冲溶液中，搅拌溶解；

e)将步骤b)中碱处理后的PVDF膜浸泡到步骤d)得到的溶液中，升温反应一段时间，得到聚没食子酸接枝PVDF膜；

f)将步骤e)得到的聚没食子酸接枝PVDF膜浸泡到饱和亚硫酸氢钠溶液中24h后取出洗涤，40℃真空干燥，得到超亲水抗菌PVDF分离膜。

2.根据权利要求1所述的一种超亲水抗菌PVDF分离膜的制备方法，其特征在于：所述步骤a)中的碱溶液为氢氧化钠溶液，相转移催化剂为叔丁基溴化铵。

3.根据权利要求1所述的一种超亲水抗菌PVDF分离膜的制备方法，其特征在于：所述步骤b)中的升温反应，反应温度为30-80℃、反应时间为1-10h。

4.根据权利要求1所述的一种超亲水抗菌PVDF分离膜的制备方法，其特征在于：所述步骤c)中的缓冲溶液为2mol/L的醋酸/醋酸钠缓冲溶液。

5.根据权利要求1所述的一种超亲水抗菌PVDF分离膜的制备方法，其特征在于：所述步骤d)中的没食子酸浓度为1.0～10.0g/L，没食子酸与漆酶的质量比为100：1。

6.根据权利要求1所述的一种超亲水抗菌PVDF分离膜的制备方法，其特征在于：所述步骤e)中的升温反应，反应温度为30-80℃、反应时间为1-24h。
