专利号: 2019109644384
申请人: 莫玲芝
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

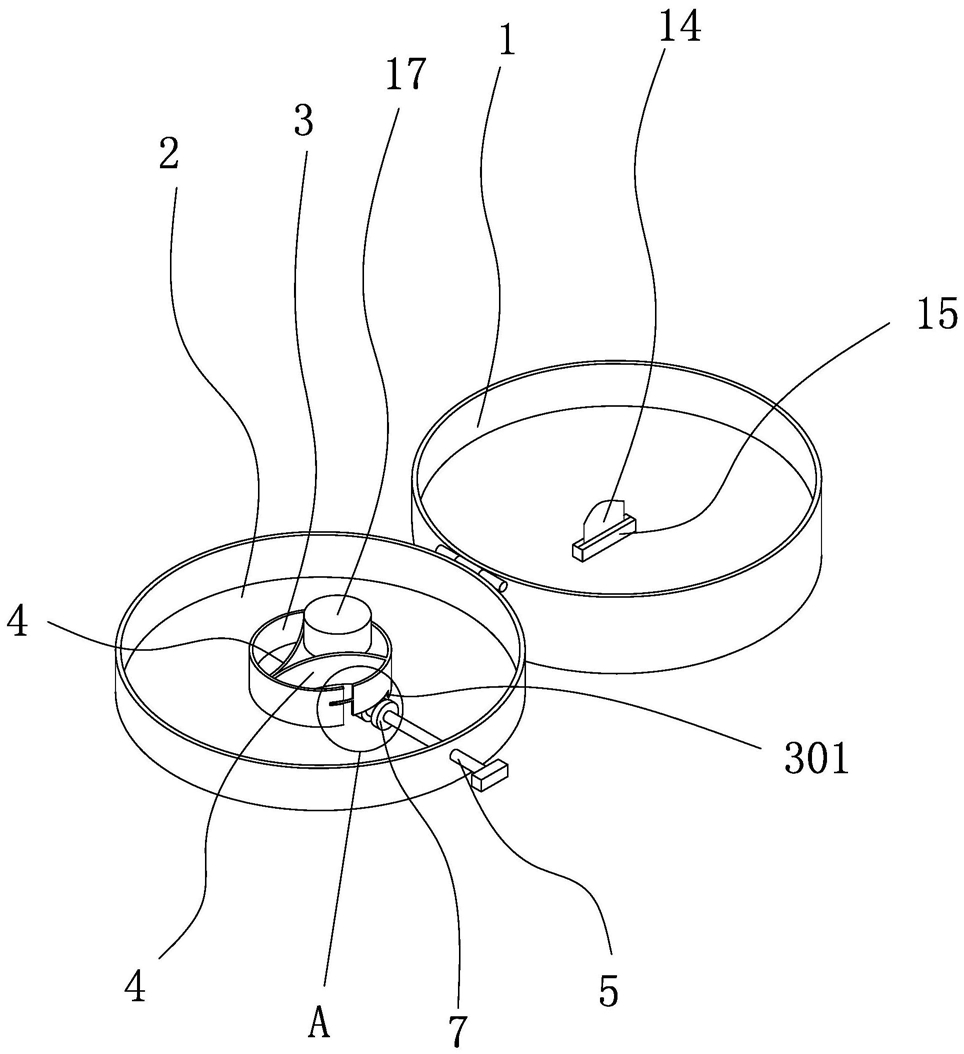

1.一种药片切割装置,包括通过铰接结构相连接的上盖(1)和底座(2),所述上盖(1)设置有用于切割药片(9)的刀片(14),其特征在于,所述底座(2)设置有用于夹持不同尺寸药片(9)的药片夹持机构,所述药片夹持机构包括呈长条状且圈设成环状的药片夹持条(3)和两条背向设置的弧形夹条(4),所述药片夹持条(3)上连接有用于调整环状结构大小的调整结构,所述调整结构包括调整螺栓一(5),所述调整螺栓一(5)螺旋穿插在底座(2)的侧壁上,所述弧形夹条(4)的一端固连在药片夹持条(3)的内端内壁上,且弧形夹条(4)的另一端滑动抵靠在药片夹持条(3)的内壁上,所述调整螺栓一(5)连接在药片夹持条(3)外端的外壁上,所述药片夹持条(3)的内外端之间具有限位结构。

2.根据权利要求1所述的药片切割装置,其特征在于,所述药片夹持条(3)的外端底面具有向上凹的让位部(301),所述调整螺栓一(5)的端部固连有限位块(7),所述限位块(7)具有供药片夹持条(3)滑动的限位槽(701),所述让位部(301)滑动架设在限位槽(701)上。

3.根据权利要求2所述的药片切割装置,其特征在于,所述限位块(7)制为圆柱状,且限位块(7)固连在调整螺栓一(5)的前端,所述限位槽(701)环设在限位块(7)的周壁上。

4.根据权利要求2所述的药片切割装置,其特征在于,所述限位块(7)朝向调整螺栓一(5)的后壁面上开设有向后敞口的卡槽(702),所述卡槽(702)的槽壁后端具有向槽内翻折的限位挡沿一(703),所述调整螺栓一(5)的前端固连有调整轴承(12),所述调整轴承(12)嵌装在卡槽(702)内。

5.根据权利要求3或4所述的药片切割装置,其特征在于,所述限位结构包括设置在药片夹持条(3)一端的夹持槽(302)和设置在药片夹持条(3)另一端的夹持滑条(303),所述夹持滑条(303)滑动连接在夹持槽(302)内,所述夹持槽(302)和夹持滑条(303)均沿着药片夹持条(3)的长度方向设置,且夹持槽(302)的外端部具有限位卡块一(304),所述夹持滑条(303)的外端部具有与上述限位卡块一(304)相适配的限位卡块二(305)。

6.根据权利要求5所述的药片切割装置,其特征在于,所述夹持滑条(303)的顶面和/或底面制为槽状,所述夹持槽(302)的内槽壁与夹持滑条(303)顶面或底面的形状相适配。

7.根据权利要求6所述的药片切割装置,其特征在于,所述药片夹持条(3)的内端固连在底座(2)上。

8.根据权利要求6所述的药片切割装置,其特征在于,所述药片夹持条(3)的内端滑动连接在底座(2)上。

9.根据权利要求6所述的药片切割装置,其特征在于,所述调整结构还包括调整螺栓二(6),所述调整螺栓二(6)螺旋穿插在底座(2)的侧壁上,且调整螺栓二(6)通过联动块(11)连接在药片夹持条(3)的内端外壁上,联动块(11)朝向调整螺栓二(6)的后壁面上开设有向后敞口的联动槽(1101),所述联动槽(1101)的槽壁后端具有向槽内翻折的限位挡沿二(1102),所述调整螺栓二(6)的前端固连有联动轴承(13),所述联动轴承(13)嵌装在联动槽(1101)内。

10.根据权利要求1或2或3或4所述的药片切割装置,其特征在于,所述底座(2)还设置用于放置药片的凸台(8),所述凸台(8)位于两个弧形夹条(4)及药片夹持条(3)形成的区域内。
