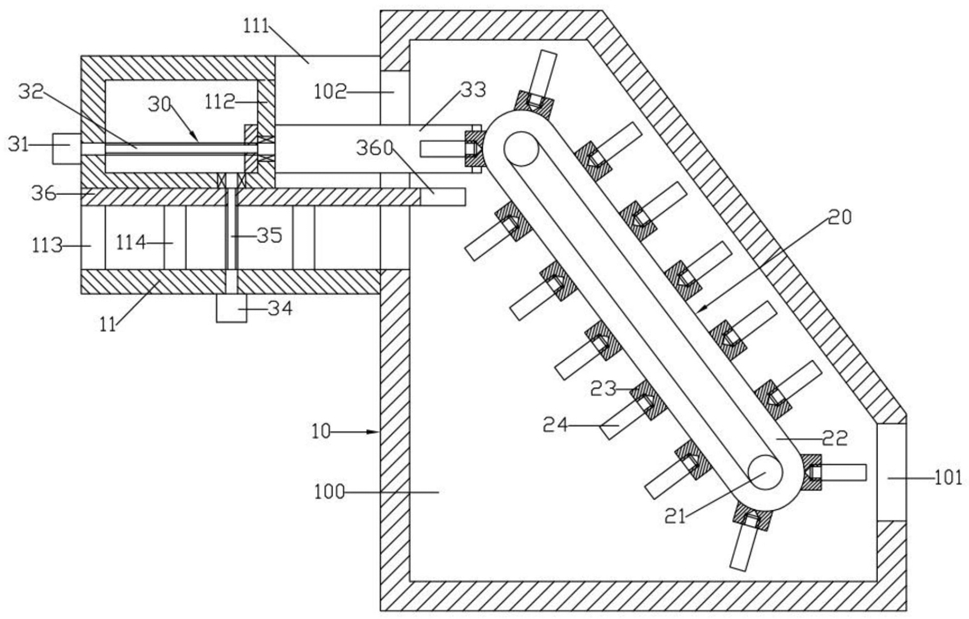

1.一种轴承插套式提升装置，包括内部成型有矩形槽状的输送腔(100)的长方体状的提升箱(10)；输送腔(100)的左侧壁上端成型有出料口(102)、右侧壁下端成型有进料口(101)；其特征在于：还包括传送装置(20)和下料装置(30)；传送装置(20)包括一对输送带轮(21)；一对输送带轮(21)旋转设置在输送腔(100)的前后侧壁上并且一个输送带轮(21)位于另一个输送带轮(21)的左上侧；一对输送带轮(21)通过同步带(22)连接；同步带(22)逆向间歇传送；同步带(22)的外表面上固定有若干均匀分布的支撑座(23)；支撑座(23)远离同步带(22)的端面上可拆卸式固定中心支撑插杆(24)；中心支撑插杆(24)的直径与轴承的内径相同；左上端的中心支撑插杆(24)水平设置并且正对出料口(102)；提升箱(10)的左端面上成型有左支撑座(11)；左支撑座(11)为右端开口的内部中空的矩形框状；左支撑座(11)的右端开口正对出料口(102)；左支撑座(11)的上侧壁右端成型有上下贯穿的取料孔(111)；下料装置(30)包括开口朝右设置的“凵”字形状的下料座(33)；下料座(33)左右移动设置在左支撑座(11)的上部并且穿过出料口(102)；下料座(33)的一对横向部靠近的端面右端分别成型有驱动块；左支撑座(11)下部升降设置有下支撑块(36)；一对驱动块靠近的端面分别与支撑座(23)的前后端面平齐；当下料座(33)处于最右端时，左上端水平左右设置的中心支撑插杆(24)所在支撑座(23)位于一对驱动块之间并且轴承位于一对驱动块的左侧；下支撑块(36)的右端位于输送腔(100)内并且下支撑块(36)的右端面成型有供中心支撑插杆(24)穿过的避让孔(360)；避让孔(360)的左侧壁与左上端水平左右设置的中心支撑插杆(24)的左端面平齐；下支撑块(36)的右端面与左上端水平左右设置的中心支撑插杆(24)所在支撑座(23)的左端面平齐；中心支撑插杆(24)具有多种尺寸并且不同尺寸的中心支撑插杆(24)的区别在于中心支撑插杆(24)的直径的不同。

2.根据权利要求1所述的一种轴承插套式提升装置，其特征在于：支撑座(23)远离同步带(22)的端面中心成型有连接螺纹孔；中心支撑插杆(24)的相应端成型有与连接螺纹孔配合的连接螺杆。

3.根据权利要求1所述的一种轴承插套式提升装置，其特征在于：左支撑座(11)的上侧壁中部成型有矩形状的竖直支撑板(112)；竖直支撑板(112)的前后端面分别与左支撑座(11)的前后内侧壁之间设置有供下料座(33)的相应侧的横向部左右移动的间隙；下料座(33)的纵向部位于左支撑座(11)的左侧壁和竖直支撑板(112)之间；左支撑座(11)的左侧壁和竖直支撑板(112)之间枢接有左右方向设置的上驱动螺纹杆(32)；左支撑座(11)的左端面上固定有上驱动电机(31)；上驱动螺纹杆(32)的左端与上驱动电机(31)的输出轴右端固定连接；下料座(33)的纵向部螺接在上驱动螺纹杆(32)上。

4.根据权利要求1所述的一种轴承插套式提升装置，其特征在于：左支撑座(11)的前后侧壁中部成型有水平支撑板；水平支撑板位于下料座(33)的下侧；水平支撑板与左支撑座(11)的下侧壁之间枢接有下驱动螺纹杆(35)；左支撑座(11)的下端面上固定有下驱动电机(34)；下驱动螺纹杆(35)的下端与下驱动电机(34)的输出轴固定连接；下支撑块(36)螺接在下驱动螺纹杆(35)上；输送腔(100)的前后侧壁分别成型有一对左右对称设置的竖直导向槽(114)；下支撑块(36)的前后端面分别成型有一对与竖直导向槽(114)配合的竖直导向块。

5.根据权利要求4所述的一种轴承插套式提升装置，其特征在于：左支撑座(11)的左侧壁下部成型有左右贯穿的观察孔(113)；下支撑块(36)的左端面上成型有与观察孔(113)配合的位置标记块；左支撑座(11)的左端面下部设置有竖直方向的观察尺；观察尺用于确定下支撑块(36)的上端面与左上端水平左右设置的中心支撑插杆(24)的旋转中心轴之间的间距。

6.根据权利要求1所述的一种轴承插套式提升装置，其特征在于：提升箱(10)的右上角成型为倾斜面；上述倾斜面与同步带(22)平齐并且透明设置。
