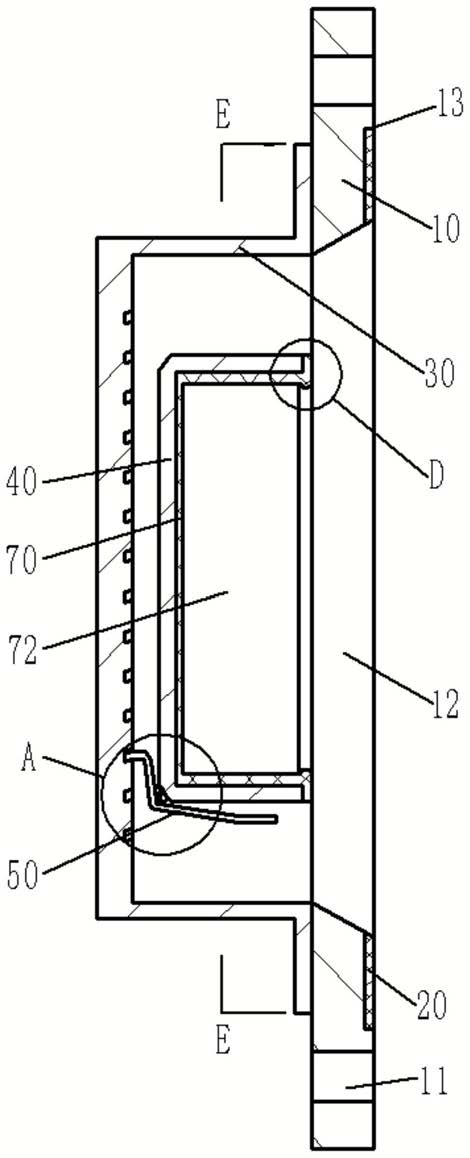

1.一种磁力锁扣盒，其特征在于，包括：

安装板(10)，所述安装板(10)上设有V型腔(12)和若干个安装孔(11)，所述V型腔(12)位于所述安装板(10)的中间，且所述V型腔(12)横向贯穿所述安装板(10)的左右侧壁；

外壳(30)，所述外壳(30)包括安装部(31)和U形壳体(32)，所述安装部(31)安装在所述安装板(10)的左侧，所述U形壳体(32)连接在所述安装部(31)的左侧，所述U形壳体(32)的内部具有U形腔(323)，所述U形腔(323)和所述V型腔(12)贯通连接；

锁扣盒体(40)，所述锁扣盒体(40)滑动设置在所述U形腔(323)内，所述锁扣盒体(40)的左下端可转动设有卡板(50)，所述卡板(50)的左端卡接在卡接在所述U形壳体(32)内；

磁铁套(70)，所述磁铁套(70)设置在所述锁扣盒体(40)内，所述磁铁套(70)内安装有磁铁(72)。

2.根据权利要求1所述的磁力锁扣盒，其特征在于，所述锁扣盒体(40)和所述U形壳体(32)的前后侧壁之间均设有滑动组件(60)，所述滑动组件(60)包括：弹簧座(61)，所述弹簧座(61)固定设置在所述锁扣盒体(40)的外侧壁上，所述弹簧座(61)上套设有压缩弹簧(63)；

压缩套(62)，所述压缩套(62)套设在所述弹簧座(61)的外面，所述压缩套(62)与所述弹簧座(61)相连接的一端的内侧设有内螺纹，所述压缩套(62)与所述弹簧座(61)通过螺纹连接，所述压缩套(62)的外端部具有收缩部(621)，所述收缩部(621)内设有滚珠(64)，所述滚珠(64)远离所述收缩部(621)的一端与所述压缩弹簧(63)相互抵压，所述滚珠(64)的另一端抵在所述U形壳体(32)的侧壁上。

3.根据权利要求2所述的磁力锁扣盒，其特征在于，所述U形壳体(32)的左侧壁上开设有若干个卡槽(321)，所述U形壳体(32)的前后侧壁均开设有滑槽(322)，所述卡板(50)的左端卡接在所述卡槽(321)内，所述滚珠(64)在所述滑槽(322)内滑动。

4.根据权利要求2所述的磁力锁扣盒，其特征在于，所述弹簧座(61)包括底座(611)和柱体(612)，所述底座(611)固定设置在所述锁扣盒体(40)的外侧壁上，所述柱体(612)连接在所述底座(611)的外端，所述底座(611)的外周上设有外螺纹，所述底座(611)的外螺纹和所述压缩套(62)内侧的内螺纹相适配。

5.根据权利要求4所述的磁力锁扣盒，其特征在于，所述锁扣盒体(40)的左下端设有连接块(41)和第一凹槽(42)，所述连接块(41)位于所述第一凹槽(42)的下端，所述卡板(50)和所述连接块(41)可转动连接。

6.根据权利要求5所述的磁力锁扣盒，其特征在于，所述卡板(50)包括卡头(51)、第一水平部(52)、第一倾斜部(53)、第二倾斜部(54)和第二水平部(55)，所述卡头(51)卡接在所述卡槽(321)内，所述第一水平部(52)连接在所述卡头(51)的右端，所述第一倾斜部(53)连接在所述第一水平部(52)的下端，所述第二倾斜部(54)连接在所述第一倾斜部(53)的下端，所述第二水平部(55)连接在所述第二倾斜部(54)的右端，所述第一倾斜部(53)的下端具有凸块(532)，所述凸块(532)和所述连接块(41)可转动连接。

7.根据权利要求6所述的磁力锁扣盒，其特征在于，所述第一倾斜部(53)的右侧壁上开设有第二凹槽(531)，所述连接块(41)和所述凸块(532)之间还设有扭簧(80)，所述扭簧(80)的左臂抵在所述第二凹槽(531)内，所述扭簧(80)的右臂抵在所述第一凹槽(42)内。

8.根据权利要求1所述的磁力锁扣盒，其特征在于，所述安装板(10)的右端内部开设有安装槽(13)，所述安装槽(13)内安装有垫块(20)。

9.根据权利要求1所述的磁力锁扣盒，其特征在于，所述磁铁套(70)的右端部具有凸角(71)。
