专利号: 2019109704455
申请人: 宁波智正伟盈信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

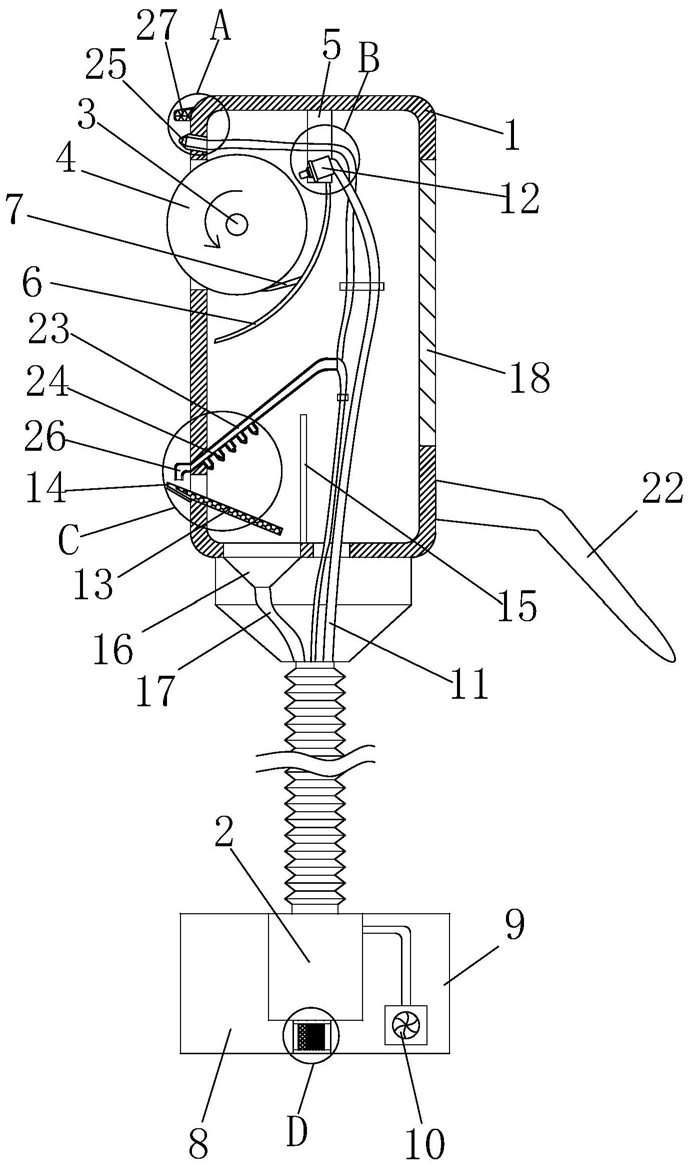

1.一种汽车用快速清洁装置,包括盒体(1)和充气泵(2),其特征在于,所述盒体(1)的一侧壁上从上至下依次开设有喷口、开口和安装口,所述盒体(1)上对应所述开口的位置设有微型电机(3),所述微型电机(3)的输出轴上安装有清洁滚筒(4),所述清洁滚筒(4)的侧壁贯穿开口,所述盒体(1)的上端侧壁内表面上设有安装座(5),所述充气泵(2)的两侧设有污水槽(8)和净水槽(9),所述净水槽(9)中设有水泵(10),所述水泵(10)的导水管(11)贯穿盒体(1)的下端侧壁并连通有喷水嘴(12),喷水嘴(12)安装在所述安装座(5)上并朝向所述清洁滚筒(4)布置,所述安装口内装有倾斜的导水海绵板(13),所述导水海绵板(13)上端贯穿安装口,所述导水海绵板(13)上端的侧壁上设有橡胶刮刀(14),盒体(1)的下端侧壁上对应导水海绵板(13)下端的位置设有与污水槽(8)连通的接水机构,所述充气泵(2)的充气管贯穿盒体(1)的下端侧壁并密封连通有喷气管(23),所述喷气管(23)倾斜插装在盒体(1)的侧壁上对应安装口的位置,所述喷气管(23)的侧壁设有多个朝向所述导水海绵板(13)布置的第一喷气嘴(24),所述喷口内插装有与充气管密封连通的第二喷气嘴(25)。

2.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述接水机构包括设置在所述盒体(1)的下端侧壁上的污水口、接水盒(16)和接水管(17),所述污水口位于所述导水海绵板(13)下端的下方,所述接水盒(16)的上端与污水口密封连接,所述接水盒(16)的下端与所述接水管(17)的一端密封连通,所述接水管(17)的另一端延伸至所述污水槽(8)中。

3.根据权利要求2所述的一种汽车用快速清洁装置,其特征在于,所述安装座(5)上设有弧形导水板(6),所述弧形导水板(6)的下端位于所述污水口上方。

4.根据权利要求3所述的一种汽车用快速清洁装置,其特征在于,所述弧形导水板(6)上设有刮板(7),所述刮板(7)下端与所述清洁滚筒(4)的侧壁相抵。

5.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述喷气管(23)远离充气管的一端设有第三喷气嘴(26),第三喷气嘴(26)位于所述橡胶刮刀(14)的上方且第三喷气嘴(26)朝向橡胶刮刀(14)布置。

6.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述盒体(1)的下端侧壁的内表面上固定连接有挡水板(15)。

7.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述盒体(1)的另一侧壁上开设有检修开口,所述检修开口内卡接有与检修开口匹配的检修盖板(18)。

8.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述污水槽(8)与所述净水槽(9)的底部之间相互连通,所述污水槽(8)与所述净水槽(9)的连通部位设有滤芯密封安装盒(19),所述滤芯密封安装盒(19)中设有滤网(20)和滤膜(21)。

9.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述盒体(1)的侧壁上对应所述第二喷气嘴(25)的位置设有防撞软胶(27)。

10.根据权利要求1所述的一种汽车用快速清洁装置,其特征在于,所述盒体(1)的侧壁固定连接有倾斜设置的手持杆(22)。
