专利号: 2019109713952
申请人: 周翔
专利类型:其他
专利状态:已下证
专利领域: 铁路
更新日期:2023-09-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

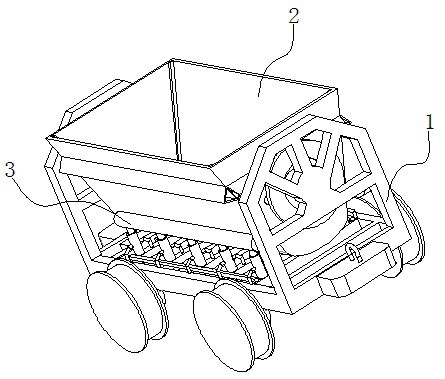

1.一种用于煤矿的输送矿车,包括架体(1)和厢体(2),其特征在于:还包括一组加固装置(3);

所述加固装置(3)包括支撑辊(4)、套筒(5)、活塞块(6)和导气管(7);

所述支撑辊(4)周侧面并排固定有若干滑动杆(401),所述滑动杆(401)一端固定有一滑块(402);

所述套筒(5)一端固定有一限位环(501),所述限位环(501)与滑动杆(401)滑动配合,所述套筒(5)内壁固定有一挡板(502),所述挡板(502)上开设有一贯穿孔(503),所述套筒(5)内底面固定有一垫块(504),所述垫块(504)一侧和套筒(5)一侧开设有一通孔(505);

所述挡板(502)将套筒(5)分为滑动腔(506)和压缩腔(507),所述滑块(402)位于滑动腔(506)内部且与滑动腔(506)滑动配合,所述挡板(502)一表面固定有一弹簧(508),所述弹簧(508)一端与滑块(402)一表面固定连接;

所述活塞块(6)位于压缩腔(507)内部,所述活塞块(6)一表面固定有一顶杆(601),所述顶杆(601)与贯穿孔(503)间隙配合;

所述导气管(7)周侧面固定连通有若干支管(701),所述支管(701)一端贯穿通孔(505)且与通孔(505)内壁固定连接,所述支管(701)上设有流量阀。

2.根据权利要求1所述的一种用于煤矿的输送矿车,其特征在于,所述架体(1)包括底架(101),所述底架(101)一表面固定有一组侧架(102),所述侧架(102)上通过若干加固柱(103)固定有一支撑筒(104),若干所述加固柱(103)一表面固定有一环形滑轨(105)。

3.根据权利要求2所述的一种用于煤矿的输送矿车,其特征在于,所述底架(101)上固定有一储气罐(106)和一组双向气泵(107),所述双向气泵(107)的进气口与储气罐(106)的出气口连通,所述双向气泵(107)的出气口与导气管(7)的进气口连通。

4.根据权利要求1所述的一种用于煤矿的输送矿车,其特征在于,所述厢体(2)一相对侧均固定有一转轴(201)和若干导向柱(202),所述导向柱(202)与环形滑轨(105)滑动配合,所述转轴(201)一端通过转轴(201)与支撑筒(104)转动连接,所述转轴(201)和支撑筒(104)之间设有轴制动器,所述厢体(2)周侧面固定有若干三角铁(203)。

5.根据权利要求1所述的一种用于煤矿的输送矿车,其特征在于,所述套筒(5)周侧面固定有若干撑杆(509),所述撑杆(509)一端和套筒(5)一端均与底架(101)顶面固定连接。

6.根据权利要求1所述的一种用于煤矿的输送矿车,其特征在于,所述底架(101)一相对侧均固定有一凸沿(108),所述凸沿(108)一表面固定有一连接销(109),所述底架(101)另一相对侧均固定有导轮(110)。
