专利号: 2019109725288
申请人: 嘉兴德基机械设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

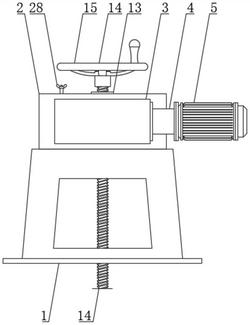

1.一种单手可推动式双吊螺杆启闭机,其特征在于:包括立座(1),所述立座(1)固定连接工作仓(2),所述工作仓(2)固定连接蜗杆仓(3),所述蜗杆仓(3)设有蜗杆(7)和蜗轮(11),所述蜗杆(7)采用电机(5)驱动旋转,且蜗杆(7)啮合蜗轮(11),所述蜗轮(11)啮合动齿轮(12),所述工作仓(2)顶部固定连接第一螺母(13),所述第一螺母(13)螺纹连接螺杆(14),所述螺杆(14)固定连接圆缘手轮(15),所述工作仓(2)底部设有通孔(16),所述通孔(16)穿设有第二螺母(17),所述第二螺母(17)内壁螺纹连接螺杆(14),第二螺母(17)外壁过渡配合止推轴承(18),所述止推轴承(18)的外圈固定连接圆管座(19),所述第二螺母(17)外壁设有花键(20),所述花键(20)贯穿且滑动配合动齿轮(12),所述圆管座(19)底端固定连接工作仓(2),圆管座(19)顶端设有弹性件,所述弹性件顶部设有万向球(24),所述万向球(24)的滚珠与动齿轮(12)下端面相抵接,所述动齿轮(12)上端面与压环(25)相抵接,所述工作仓(2)内设有手动下压装置,所述手动下压装置用于推动压环(25)进行竖直方向移动。

2.根据权利要求1所述的一种单手可推动式双吊螺杆启闭机,其特征在于:所述蜗杆仓(3)固定连接轴箱(4),所述轴箱(4)与电机(5)的外壳法兰连接,所述电机(5)的输出轴通过联轴器固定连接第一转轴(6),所述第一转轴(6)固定连接蜗杆(7),所述蜗杆仓(3)设有第一带座轴承(8),所述第一带座轴承(8)过渡配合蜗杆(7),所述蜗杆仓(3)设有第二带座轴承(9),所述第二带座轴承(9)过渡配合第二转轴(10),所述第二转轴(10)键连接蜗轮(11)。

3.根据权利要求1所述的一种单手可推动式双吊螺杆启闭机,其特征在于:所述弹性件由套筒(21)、弹簧(22)和套杆(23)组成,所述套筒(21)螺纹连接圆管座(19),套筒(21)套接且滑动配合套杆(23),所述弹簧(22)采用圆柱形螺旋弹簧,弹簧(22)顶端与套杆(23)相焊接,弹簧(22)底端与套筒(21)相焊接,所述套杆(23)与万向球(24)的底座螺栓连接。

4.根据权利要求1所述的一种单手可推动式双吊螺杆启闭机,其特征在于:所述手动下压装置由直杆(26)、杆套(27)和蝶形螺母(28)组成,所述压环(25)贯穿且滑动配合直杆(26),所述直杆(26)底端与工作仓(2)固定连接,直杆(26)套接有杆套(27),所述杆套(27)底端与压环(25)相抵接,杆套(27)顶端与蝶形螺母(28)相抵接,直杆(26)顶部设有外螺纹,所述蝶形螺母(28)螺纹连接直杆(26),当蝶形螺母(28)与工作仓(2)相抵接时,所述动齿轮(12)恰好完全脱离蜗轮(11)。

5.根据权利要求1所述的一种单手可推动式双吊螺杆启闭机,其特征在于:所述花键(20)的水平截面呈矩形,花键(20)与第二螺母(17)一体成型且至少设四个,花键(20)表面涂覆有自润滑耐磨涂层。
