1.一种含氮磷结构的生物基阻燃环氧树脂，其特征在于，结构式如式(Ⅰ)所示：

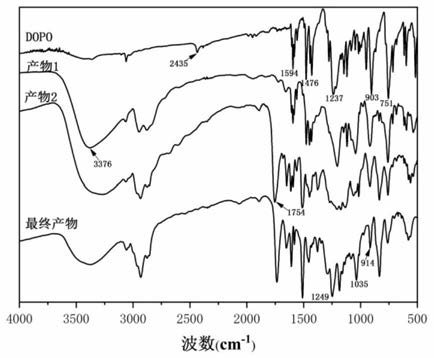

2.根据权利要求1所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，其特征在于，包括：步骤一：在反应装置中加入二乙醇胺、多聚甲醛和DOPO，然后加入溶剂，在45～65℃搅拌8～12h，得到第一中间体；

步骤二：在反应装置中加入双酚酸，并加入溶剂溶解，将二环己基碳二亚胺和4-二甲氨基吡啶溶解在溶剂中形成混合液，将混合液滴加到反应装置中搅拌，然后再加入步骤一得到的第一中间体，在30～40℃下反应24～48h，得到第二中间体；

步骤三：在反应装置中加入步骤二得到的第二中间体和环氧氯丙烷，然后再加入催化剂，在80～110℃反应5h，反应完成后将温度降至60～70℃再向反应体系中滴加NaOH溶液，滴加完毕后再反应3～5h，经过后处理得到环氧树脂单体；

步骤四：将步骤三得到的环氧树脂单体加热至90～120℃保持20～40min，加入固化剂

4,4-二氨基二苯甲烷，搅拌混合均匀后真空脱气泡，倒入预热的模具，进行固化，得到含氮磷结构的生物基阻燃环氧树脂。

3.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，其特征在于，所述的步骤一中二乙醇胺、多聚甲醛和DOPO的摩尔比为1：1.5：1。

4.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述的双酚酸、二环己基碳二亚胺、4-二甲氨基吡啶和第一中间体的摩尔比为2.5：3：0.2：1。

5.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述的步骤三中第二中间体、环氧氯丙烷和催化剂的摩尔比为1：15：0.01。

6.根据权利要求2或5所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述的催化剂为四丁基溴化铵。

7.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述步骤三后处理步骤具体为：将反应体系自然冷却到室温，加入溶剂稀释，过滤除去固体，将液体用NaCl溶液萃取后再用去离子水萃取，保留有机相，向有机相里加入无水硫酸镁，静置8～12h，过滤除去无水硫酸镁，减压旋转蒸干溶剂和过量的环氧氯丙烷，得到环氧树脂单体。

8.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述步骤四中的真空脱泡的时间为5～8min。

9.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述的固化是先在120℃下固化2h，然后再155℃下固化2h。

10.根据权利要求2所述的一种含氮磷结构的生物基阻燃环氧树脂的制备方法，所述的步骤四中环氧树脂单体和固化剂4,4-二氨基二苯甲烷的摩尔比为1：0.9。
