专利号: 2019109732417
申请人: 杭州坦布科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

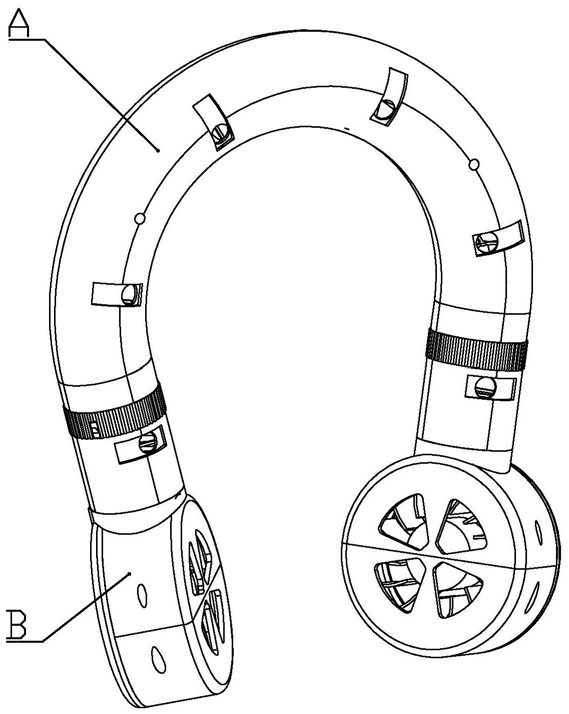

1.一种多功能颈挂式风扇,其特征在于:包括有呈圆弧状的能够悬挂在颈部的颈部壳体,分别设置在所述颈部壳体两端部的能够向颈部壳体内或外界吹风的吹风部;

所述颈部壳体内转动连接有多个均匀分布的能够出风的出风环;

所述颈部壳体上成型有与出风环数量相同且与各个出风环分别对应的颈部出风槽;

所述出风环侧壁沿周向均匀成型有多个能够与颈部出风槽连通的出风面积不同的出风口;

所述颈部壳体内靠近两侧端部的位置分别安装有用于驱动出风口在颈部出风槽范围内摆动的驱动组件;

所述驱动组件包括固定连接在所述颈部壳体内靠近两侧端部位置的驱动定位架,转动连接在所述驱动定位架上的通过磁力驱动出风环摆动的摆动板,转动连接在所述驱动定位架上的驱动所述摆动板往复运动的偏心轮,以及转动连接在所述驱动定位架上的由吹风部产生的气流驱动进而带动偏心轮转动的风动扇叶;

所述颈部壳体侧壁安装有驱动出风环转动进而改变与颈部出风槽相对的出风口的切换组件。

2.如权利要求1所述的一种多功能颈挂式风扇,其特征在于:所述吹风部包括转动连接在颈部壳体端部的叶轮座,固定连接在所述叶轮座上的电机,固定连接在所述电机的输出轴上的离心叶轮,以及转动连接在所述叶轮座上的转动外壳;所述叶轮座的转轴与转动外壳的转轴不平行;

所述转动外壳上设置有能够与颈部壳体内部连通的吹风部出风口。

3.如权利要求1所述的一种多功能颈挂式风扇,其特征在于:靠近所述吹风部的出风环为驱动出风环;

所述驱动出风环靠近摆动板的一端固定连接有与出风口数量相同的定位磁铁;所述摆动板端部固定连接有与所述定位磁铁相互吸紧进而带动驱动出风环转动的吸附磁铁;

所述吸附磁铁与一个定位磁铁相互吸紧时,一个出风口与颈部出风槽对应。

4.如权利要求3或1所述的一种多功能颈挂式风扇,其特征在于:一个出风口为出风面积为零的常闭出风口;

所述颈部壳体侧壁固定连接有由弹性材料制成的能够向背部吹风的弹性出风套;所述弹性出风套内固定连接有能够使弹性出风套自动弯曲闭合的出风套卷簧。

5.如权利要求4所述的一种多功能颈挂式风扇,其特征在于:所述驱动出风环远离摆动板的一端成型有驱动棘轮;

所述切换组件包括转动连接在所述颈部壳体外壁的转动套,沿转动套轴向滑动连接在所述转动套上的与转动套周向同步运动的滑块,固定连接在所述滑块上的与所述驱动棘轮配合进而驱动出风环单向转动的棘爪,以及安装在所述颈部壳体内的用于驱动转动套复位的复位卷簧;

所述颈部壳体外壁成型有与所述转动套转动连接的转动套定位槽;所述转动套定位槽内成型有与所述滑块滑动连接的导向槽;

所述导向槽包括沿周向设置的驱动槽、沿周向设置的放置槽以及连通所述驱动槽和放置槽的连接槽;

当滑块位于驱动槽内时,棘爪与驱动棘轮配合;

当滑块位于放置槽内时,棘爪与驱动棘轮分离;

在无外力作用下,滑块位于放置槽内;

当滑块从放置槽移动至驱动槽远离放置槽的端部时,出风环转动至下一位置的出风口与颈部出风槽对应。

6.如权利要求3所述的一种多功能颈挂式风扇,其特征在于:所述驱动定位架包括固定连接在所述颈部壳体内的第一定位架、第二定位架;

所述第一定位架相对于第二定位架靠近出风环;

所述摆动板中部成型有与所述第一定位架靠近出风环一端的摆动板转动孔;

所述摆动板上异于吸附磁铁所在的一端成型有与所述偏心轮滑动连接的摆动板滑槽;

所述第一定位架与第二定位架之间转动连接有与所述偏心轮固定连接的偏心轮驱动齿轮;

所述第一定位架与第二定位架之间转动连接有与所述偏心轮驱动齿轮啮合传动连接的传动齿轮;

所述偏心轮驱动齿轮的直径大于传动齿轮的直径;

所述传动齿轮靠近第二定位架的一端成型有第二传动齿轮;所述风动扇叶一端成型有与所述第二传动齿轮啮合传动连接的扇叶齿轮;

所述第二传动齿轮的直径大于扇叶齿轮的直径。

7.如权利要求1所述的一种多功能颈挂式风扇,其特征在于:所述叶轮座远离离心叶轮的一端转动连接有用于支撑颈部壳体的支撑脚。

8.如权利要求1所述的一种多功能颈挂式风扇,其特征在于:所述颈部壳体外壁设置有开关;所述颈部壳体内安装有蓄电池;所述颈部壳体内安装有控制器了所述开关、蓄电池、各个电机分别与控制器电连接。
