1.一种高效简易合成不同形貌Ru纳米晶的方法，其特征在于步骤如下：（1）将0.06 mmol水合三氯化钌和100 mg聚乙烯吡咯烷酮（PVP）溶解在13mL去离子水中，搅拌得到混合溶液；

（2）加入3 mmol溴化钾或者0.1 mmol碘化钾于步骤（1）的混合溶液中；

（3）加入0.4 mL甲醛于步骤（2）得到的混合液中，搅拌0.5 h；

（4）180 200℃水热反应2 h；

~

（5）步骤（4）所得黑色沉淀用去离子水/丙酮洗涤三次，最后通过超声使其均匀分散在水和乙醇的混合溶液里；

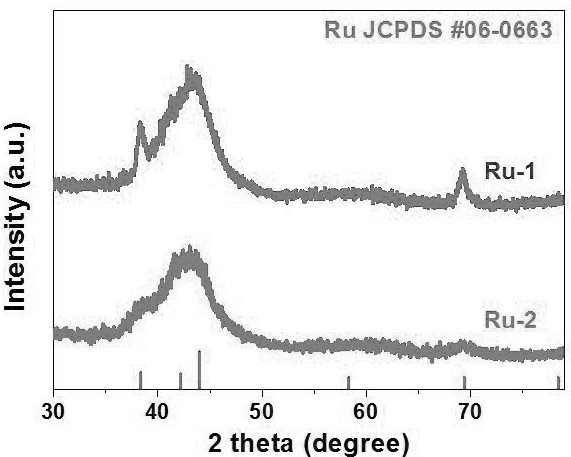

所得Ru纳米晶物相均为hcp相；

‑2

当加入3 mmol溴化钾时得到Ru纳米片，在1 M的KOH电解液中，Ru纳米片在1 0 mA cm‑1

的电流密度下的过电势为67 mV，Tafel斜率为104 mV dec ；

当加入0.1 mmol碘化钾时得到Ru纳米颗粒，在1 M的KOH电解液中， Ru纳米颗粒在10 ‑2 ‑1

mA cm 的电流密度下的过电势为29 mV，Tafel斜率为37 mV dec 。
