1.一种高效简易合成Ru纳米线的方法,其特征在于步骤如下:(1)将0.06 mmol水合三氯化钌和80 mg聚乙烯吡咯烷酮PVP溶解在13 mL去离子水中,搅拌得到混合溶液;
(2)向步骤(1)得到的混合溶液中加入浓度为1 mmol/L的次磷酸钠水溶液100 μL;
(3)200℃水热反应6 h,反应结束后自然冷却至室温,向所得黑色分散液中加入丙酮离心分离得到黑色沉淀;
(4)步骤(3)所得黑色沉淀用去离子水/丙酮洗涤三次,最后通过超声使其均匀分散在水和乙醇的混合溶液里;

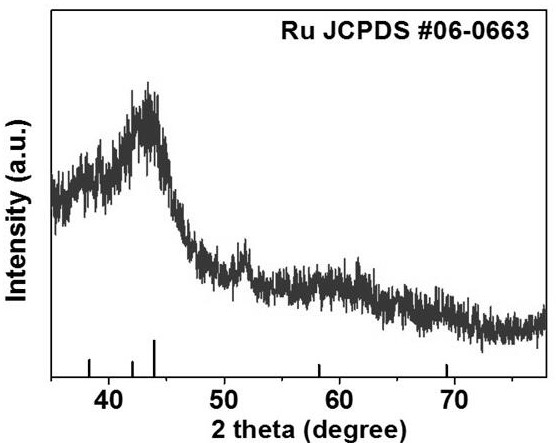

所制得的钌纳米线物相为hcp相,所述钌纳米线在1 M KOH, 0.1 M KOH, 0.5 M H2SO4‑2
和1 M PBS电解液中,10 mA cm 的电流密度下的过电势分别为87mV, 124, 71 mV和113 mV。
