专利号: 2019109741558
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

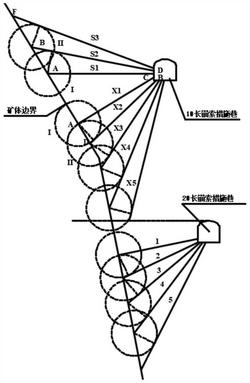

1.一种用于分段凿岩阶段矿房法上盘注浆长锚索设计方法,其特征在于,包括以下步骤:上向注浆长锚索设计:

步骤1、距长锚索措施巷底板1~1.5m处施工1#水平注浆长锚索钻孔CA至矿体边界;

步骤2、以A为圆心,半径为3~4m作圆Ⅰ,为保证各注浆长锚索钻孔不相互影响,各注浆长锚索钻孔起孔位置在竖直方向的距离为0.3~0.5m,即2#注浆长锚索钻孔起孔位置D点位于C点上方0.3~0.5m处,3#注浆长锚索钻孔起孔位置E点位于D点上方0.3~0.5m处;

步骤3、过D点作圆Ⅰ的切线,交矿体边界于B点,则DB即为2#注浆长锚索钻孔的方位与长度;同理,过B点可作圆Ⅱ与圆Ⅱ切线EF,则EF即为3#注浆长锚索钻孔的方位与长度,1#、2#、

3#注浆长锚索钻孔直径均为80mm;

下向注浆长锚索设计:

步骤4,以1#下向注浆长锚索钻孔起孔位置B点作矿体边界垂线,交矿体边界于A点,则AB即为1#下向注浆长锚索钻孔的方位与长度;

步骤5:以A点为圆心,以3.5~4m为半径,作圆Ⅰ;

步骤6:过2#下向注浆长锚索钻孔起孔位置C点,作圆Ⅰ的切线,交矿体边界于D点,则CD即为2#下向注浆长锚索钻孔的方位与长度;

步骤7:同理,对3#、4#、5#、…下向注浆长锚索钻孔的方位与长度进行设计。

2.根据权利要求1所述的用于分段凿岩阶段矿房法上盘注浆长锚索设计方法,其特征在于,上向注浆长锚索只针对上部分段1#长锚锚索措施巷,根据上盘破碎带现场条件,上向注浆长锚索支护网度存在一定的差异。

3.一种根据权利要求1或2任一项所述的用于分段凿岩阶段矿房法上盘注浆长锚索的施工方法,其特征在于,包括以下步骤:步骤1:钻孔及支护网度

上向与下向注浆长锚索钻孔,采用QZG80Y-Ⅲ型中风压潜孔钻机进行施工,钻孔直径80~90mm,支护网度由现场围岩条件决定;

步骤2:钢绞线加工及送绳

按实际孔深将直径17.8mm,抗拉强度1860Mpa,破断力400kN的钢绞线切割成段,下向孔注浆时,将注浆管与钢绞线一并置于孔底后即可注浆;对于上向孔,需将钢绞线连同排气管一起置于孔底,然后将插好注浆管与排气管的堵孔塞安装在堵塞位置,堵孔塞可采用模制的橡胶塞;

步骤3:注浆

注浆采用YSB-2B型液压砂浆泵,浆液灰砂比≥1:3,水灰比控制在0.45-0.6,注浆管选用 塑料管,排气管选用 的塑料管;

对于下向孔采用后退式注浆,即将注浆管置于孔底,边注浆边退注浆管,直到将孔注满为止,下向孔注浆压力0.8-2.0MPa;

对于上向孔采用前进式注浆,即将注浆管置于距堵孔塞0.2m~0.3m处,靠注浆泵的压力使砂浆注入孔内,当排气管出水后即停止注浆,上向孔注浆压力1.5-4.5MPa;

步骤4:锚具安装

注浆养护一天后,进行锚具安装,托板规格为200mm×200mm×35mm的钢板,采用张拉器将锁扣、托板和钢绞线固定,张拉力60MPa-80MPa。

4.根据权利要求3所述的用于分段凿岩阶段矿房法上盘注浆长锚索的施工方法,其特征在于,所述步骤1还包括废孔处理,在钻孔工程中,如遇卡钎、断钎,打到节理面或未打到设计长度时,不得进行灌浆支护,应另外选择位置重新钻孔。
