专利号: 201910976790X
申请人: 安徽建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

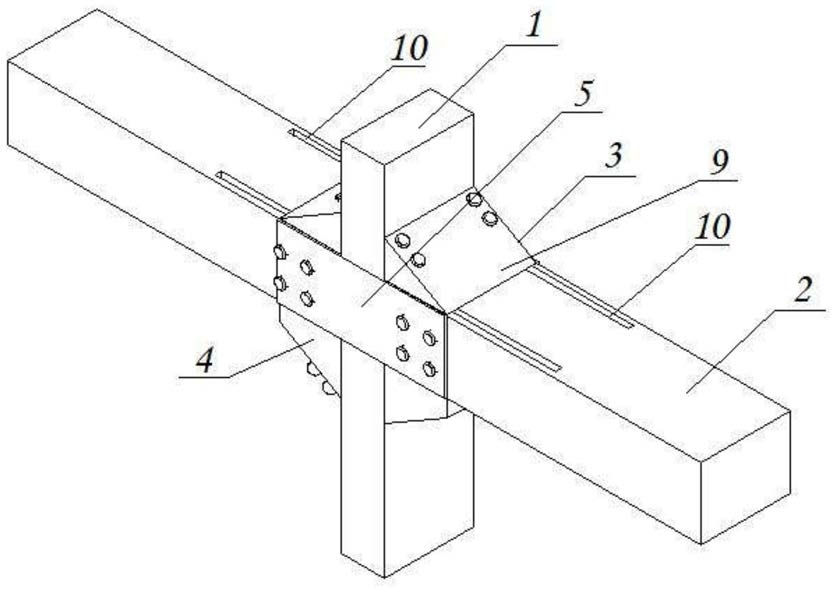

1.一种装配式混凝土框架梁柱的连接节点,包括预制柱以及安装在预制柱上的两个预制梁,其特征在于:还包括有两个三角块、两个牛腿和两个钢板;两个所述牛腿分别设在预制柱的左右两个相对的侧壁上,所述预制柱的左右两个相对的侧壁上还开设有圆形凹槽;

两个所述预制梁分别安装在两个牛腿上,两个所述三角块分别设在两个预制梁上;所述三角块包括有竖直角边、横直角边、斜边一,所述预制梁的上表面上开设有两条条形槽,所述横直角边上设有两个滑条,两个所述滑条分别安装在两条条形槽中,所述横直角边与预制梁的上表面贴合;所述竖直角边上开设有内陷凹槽,所述内陷凹槽内设有弹簧,所述弹簧的一端安装在圆形凹槽中,所述竖直角边与预制柱的侧壁贴合;所述牛腿上设有斜边二,位于预制柱左侧的所述三角块的斜边一与位于预制柱右侧的斜边二之间,以及位于预制柱右侧的所述三角块的斜边一与位于预制柱左侧的斜边二之间均穿设高强螺栓;所述钢板一端设在其中一个预制梁的侧边上,钢板另一端设在另一个预制梁的侧边上。

2.根据权利要求1所述的一种装配式混凝土框架梁柱的连接节点,其特征在于:两个所述牛腿以预制柱左右对称设置。

3.根据权利要求1所述的一种装配式混凝土框架梁柱的连接节点,其特征在于:两个所述三角块以预制柱左右对称设置。

4.根据权利要求1所述的一种装配式混凝土框架梁柱的连接节点,其特征在于:所述圆形凹槽位于牛腿的上方。
