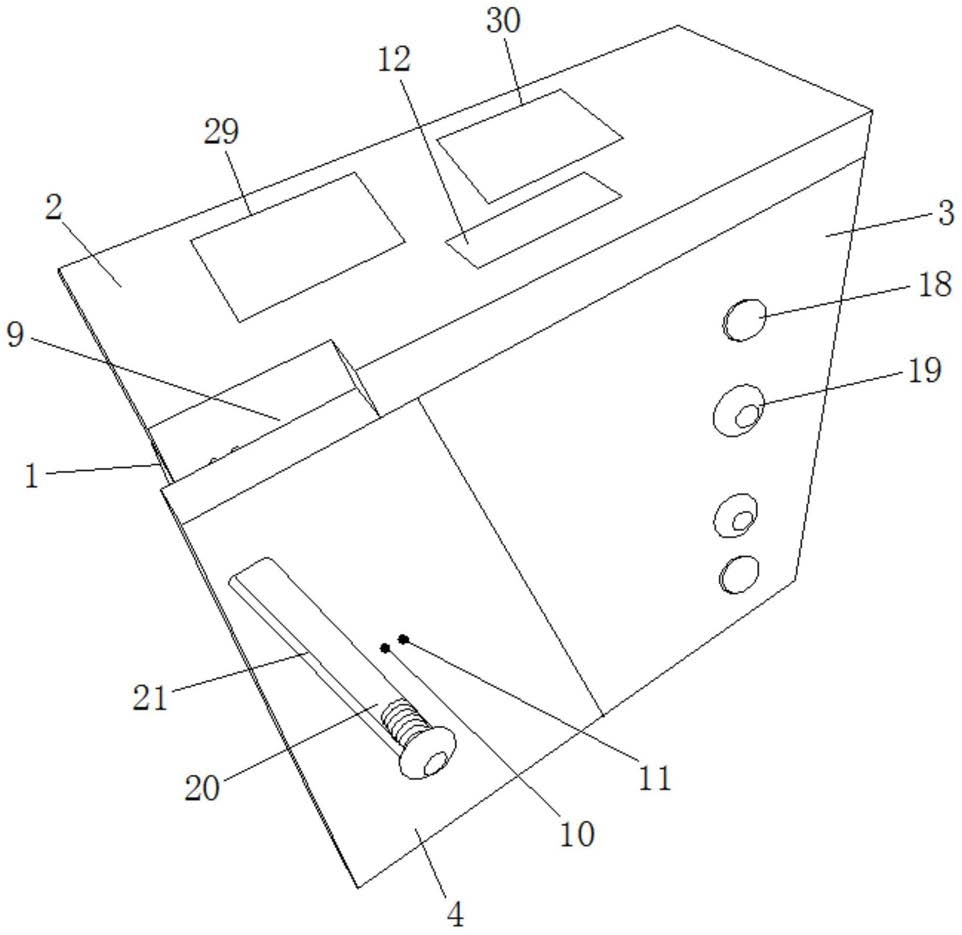

1.智能差动对刀校靠计算尺，其特征在于：包括竖直基板(1)、水平基板(2)、梯形固定板(3)、梯形动板(4)、dsPIC33EP芯片(5)和显示屏(6)；

所述竖直基板(1)上镶嵌倾斜设置的电阻尺Ⅰ(7)和电阻尺Ⅱ(8)，所述电阻尺Ⅰ(7)和电阻尺Ⅱ(8)相互平行且与底部水平面形成夹角α；

所述水平基板(2)固定设置在竖直基板(1)的顶部并与竖直基板(1)相互垂直，所述水平基板(2)的两端均伸出竖直基板(1)的顶端；所述水平基板(2)上设置一缺口(9)；

所述梯形固定板(3)竖直设置并固定在竖直基板(1)上，所述梯形固定板(3)为上大下小的直角梯形，所述梯形固定板(3)的斜腰与下底形成夹角α；所述梯形固定板(3)的顶面和竖直基板(1)的顶面均与水平基板(2)的下表面在同一平面上；

所述梯形动板(4)竖直设置在竖直基板(1)上，所述梯形动板(4)为上小下大的直角梯形，所述梯形动板(4)的斜腰与下底形成夹角为α；所述梯形动板(4)的斜腰与梯形固定板(3)的斜腰相靠并可沿着梯形固定板(3)的斜腰在竖直基板(1)上滑动；所述梯形动板(4)上设置有电极Ⅰ(10)和电极Ⅱ(11)，所述电极Ⅰ(10)与电阻尺Ⅰ(7)对应，所述电极Ⅱ(11)与电阻尺Ⅱ(8)对应；所述梯形动板(4)的顶端靠近直腰的一侧与缺口(9)对应，所述梯形动板(4)的顶端的长度大于缺口(9)的长度；所述梯形动板(4)滑动到最上端时，所述梯形动板(4)的顶端面与水平基板(2)的底面在同一平面上，所述梯形动板(4)的直腰伸出对应的竖直基板(1)的端面；

所述电阻尺Ⅰ(7)的上端f1和电阻尺Ⅱ(8)的下端f4分别与电源连接，所述电阻尺Ⅰ(7)的下端f3和电阻尺Ⅱ(8)的上端f2接地；所述电阻尺Ⅰ(7)的两端f1和f3、电阻尺Ⅱ(8)的两端f2和f4、电极Ⅰ(10)和电极Ⅱ(11)构成全桥差动电路；

所述电极Ⅰ(10)和电极Ⅱ(11)采集的电压信号V1和电压信号V2输入dsPIC33EP芯片(5)，通过dsPIC33EP芯片自身的A/D采样模块，由dsPIC33EP芯片(5)将电压信号换算成梯形动板(4)垂直移动的位置高度，该位置高度即为榫头加工高度h，再由如下公式计算出所述梯形动板(4)的直角腰边缘与竖直基板(1)的边缘差l为：l＝(Rz‑Rd+h cotα)

其中，l为梯形动板(4)的直角腰边缘与竖直基板(1)的边缘差，Rz为刀具的轴承半径，Rd为刀具端部刃口半径，α为刀具断面刃口与底边的夹角；由边缘差l确定仿形靠尺与垂直木板边缘的最佳位置；

所述榫头加工高度h和边缘差l均通过SPI总线通信发送到显示屏(6)。

2.根据权利要求1所述的智能差动对刀校靠计算尺，其特征在于：所述竖直基板(1)的顶端设置一凸起的卡块(12)，所述水平基板(2)上设置一与卡块(12)配合的卡孔(13)，所述竖直基板(1)上的卡块(12)卡入水平基板(2)的卡孔(13)内。

3.根据权利要求1所述的智能差动对刀校靠计算尺，其特征在于：所述竖直基板(1)上设置定位安装孔Ⅰ(14)和定位销孔Ⅰ(15)，所述梯形固定板(3)上设置定位安装孔Ⅱ(16)和定位销孔Ⅱ(17)；定位销(18)穿过定位销孔Ⅰ(15)和定位销孔Ⅱ(17)，锁紧螺钉(19)穿过定位安装孔Ⅰ(14)和定位安装孔Ⅱ(16)，所述梯形固定板(3)通过锁紧螺钉(19)固定连接在竖直基板(1)上。

4.根据权利要求1所述的智能差动对刀校靠计算尺，其特征在于：所述竖直基板(1)上设置定位杆(20)，所述梯形动板(4)上设置一与梯形固定板(3)的斜腰平行的滑槽(21)，所述定位杆(20)穿过滑槽(21)并与滑槽(21)滑动配合。

5.根据权利要求1至4中任一项权利要求所述的智能差动对刀校靠计算尺，其特征在于：还包括零点及量程校正模块，所述零点及量程校正模块包括按钮K1、电阻R7、电容C16和电阻R10，所述按钮K1的一端接点接地，所述按钮K1的另一端接点与电阻R7的一端连接，所述电阻R7的另一端与电源连接，所述电容C16和电阻R10的一端均与电阻R7的一端连接，所述电容C16的另一端接地，所述电阻R10的另一端与dsPIC33EP芯片(5)连接。

6.根据权利要求1至4中任一项权利要求所述的智能差动对刀校靠计算尺，其特征在于：还包括材料信息调用模块，所述材料信息调用模块包括按钮K2、电阻R8、电容C17和电阻R11，所述按钮K2的一端接点接地，所述按钮K2的另一端接点与电阻R8的一端连接，所述电阻R8的另一端与电源连接，所述电容C17和电阻R11的一端均与电阻R8的一端连接，所述电容C17的另一端接地，所述电阻R11的另一端与dsPIC33EP芯片(5)连接。

7.根据权利要求1至4中任一项权利要求所述的智能差动对刀校靠计算尺，其特征在于：还包括当前操作确认模块，所述当前操作确认模块包括按钮K3、电阻R9、电容C18和电阻R12，所述按钮K3的一端接点接地，所述按钮K3的另一端接点与电阻R9的一端连接，所述电阻R9的另一端与电源连接，所述电容C18和电阻R12的一端均与电阻R9的一端连接，所述电容C18的另一端接地，所述电阻R12的另一端与dsPIC33EP芯片(5)连接。
