1.一种用氨氮废水制备磷酸钴镍氨催化剂的方法，其特征在于，包括以下步骤：步骤100：向氨氮废水中加入钴盐、镍盐和十六烷基三甲基溴化铵，混合，得到混合液；

氨氮废水的总用量为100重量份、钴盐和镍盐的总用量合计为3 5重量份、十六烷基三甲基~

溴化铵的总用量为40 60重量份；氨氮废水的浓度大于150mg/L；

~

步骤200：向混合液中加入氨水，调控混合液呈碱性；将混合液的pH值调控在8 10范围~

内；

步骤300：向混合液中加入磷酸氢盐，并搅拌混合；磷酸氢盐的总用量为6 10重量份，控~

制反应体系温度低于100℃，搅拌混合15至30min；

步骤400：对混合液进行过滤或离心处理，得到沉淀物；

步骤500：用水和乙醇的混合液体，对沉淀物进行洗涤；

步骤600：对洗涤后的沉淀物进行干燥，干燥后，得到磷酸钴镍氨催化剂。

2.根据权利要求1所述的一种用氨氮废水制备磷酸钴镍氨催化剂的方法，其特征在于：在步骤500中，用含水体积分 数不低于50%的乙醇混合液，对沉淀物进行第一次洗涤，再用体积分数不低于70%的乙醇，对沉淀物进行第二次洗涤；

在步骤600中，干燥方式为自然晾干、风干或烘干。

3.根据权利要求1所述的一种用氨氮废水制备磷酸钴镍氨催化剂的方法，其特征在于：在步骤600中，干燥温度为50至70℃。

4.根据权利要求1所述的一种用氨氮废水制备磷酸钴镍氨催化剂的方法，其特征在于：所述磷酸氢盐为磷酸氢钠、所述钴盐为硝酸钴，所述镍盐为硝酸镍。

5.根据权利要求1所述的一种用氨氮废水制备磷酸钴镍氨催化剂的方法，其特征在于：在步骤100中，钴盐和镍盐的重量份分别为2份；

在步骤300中，对混合液进行加热，控制反应体系混合液的温度为80至90℃；

在步骤500中，用水和乙醇的混合液体，对沉淀物洗涤10至20min。

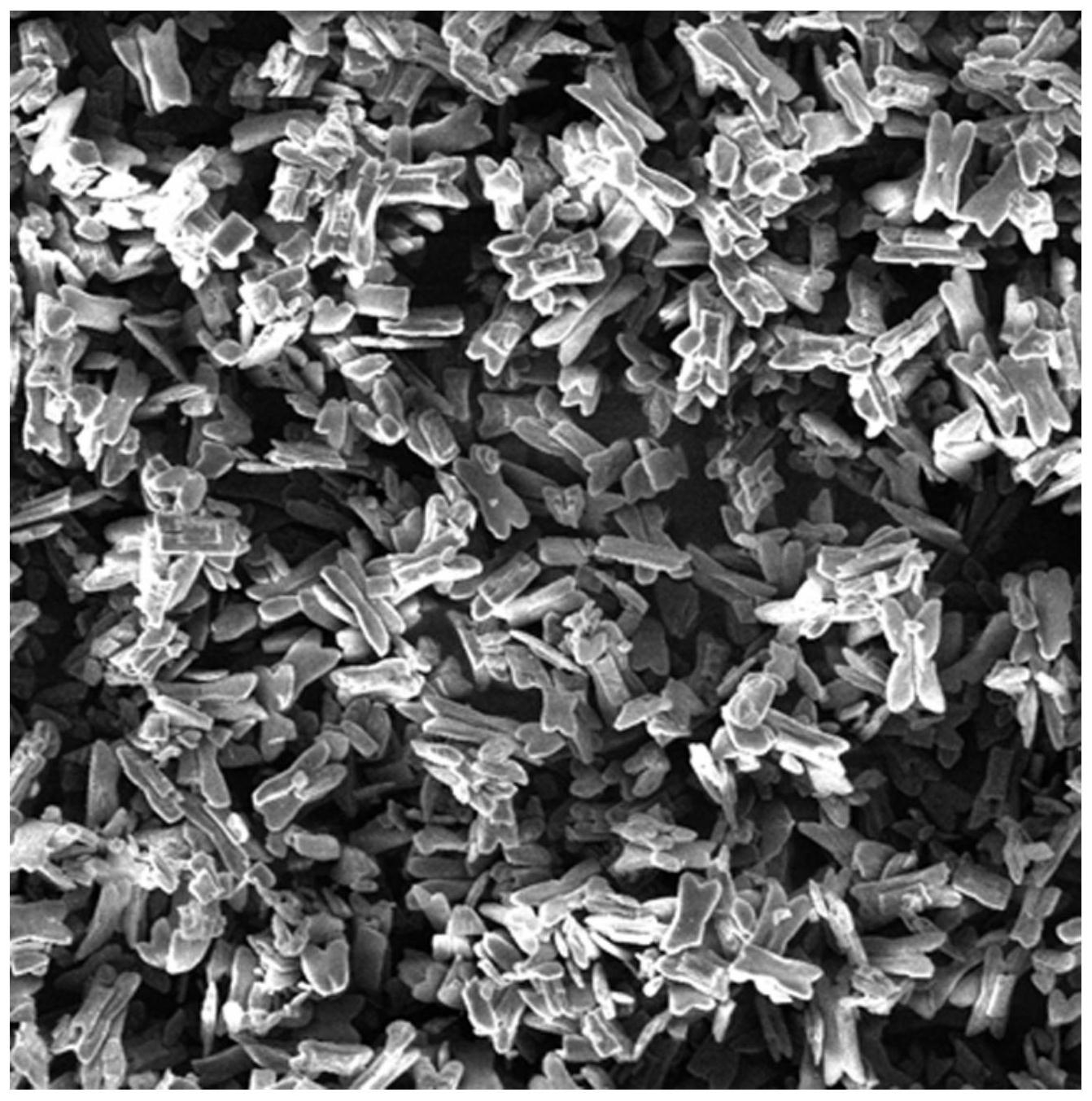

6.根据权利要求1所述的一种用氨氮废水制备磷酸钴镍氨催化剂的方法，其特征在于：在步骤300中，加入磷酸氢盐后，通过加热或不加热控制反应体系混合液的温度，当温度低于80℃时，所制得的为非晶体磷酸钴镍氨催化剂；当温度高于80℃时，所制得的为晶体磷酸钴镍氨催化剂。
