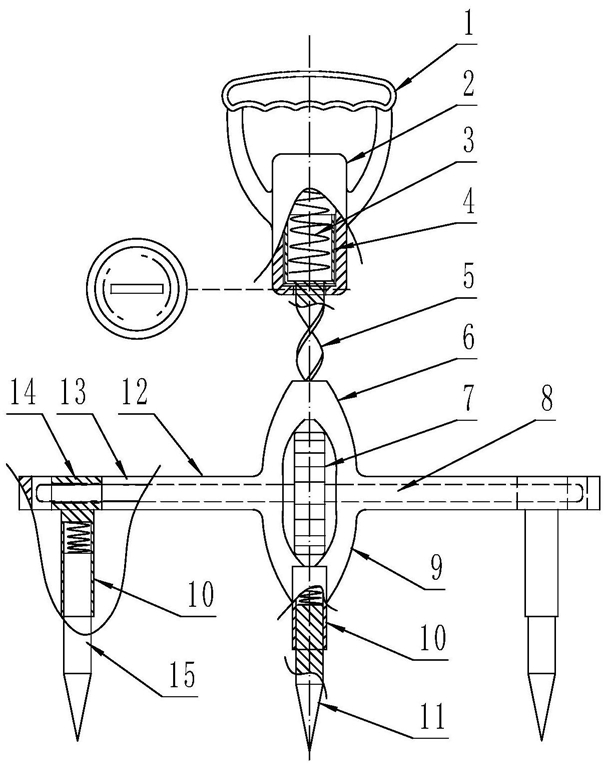

1.一种绘圆规，它包含手柄、上套筒、弹簧、下套筒、规脚及绘笔，其特征是所述手柄、上套筒分别处于上、下位置且固定连接在一起，上套筒为上下端都有底但在下底上开有一字形开口的圆筒形，在上套筒内设置有一下端有底上端敞口的圆筒状的活塞筒，一螺旋状弹簧的上、下端分别撑紧在上套筒的上底下面、活塞筒的下底上面；一扁带状物将其上下两端作相对180°角的螺旋扭曲加工成为带状螺旋杆，带状螺旋杆的上端向上穿过上套筒下底上的一字形开口后固定连接于活塞筒的下底下面，带状螺旋杆的下端则向下连接着一四叉形的架状物组合即上规架及与上规架上下对称结合的下规架；在上、下规架的结合处分别向左右两侧成对称状的水平连接有方杆状的规梁，规梁从内端开始在其宽度的中间区域加工有纵贯规梁主体长度直到外端附近终止的滑槽，滑槽的断面为方形且滑槽上下通透，规梁上设置有标示长度尺寸的刻度线；一断面吻合于滑槽断面的方块状的滑块共两块呈左右对称状的分别设置在两侧规梁上的滑槽内，左右滑块上都加工有轴线相同但螺纹的旋向相反的螺孔，一根在中间固定有调节轮的圆杆状物即调节轴将调节轮置入上下规架之间的叉缝里、将调节轴的左右部分置入规梁上的两侧滑槽内，调节轴的左右部分分别加工有与左右滑块上螺孔螺纹相匹配连接的螺纹并连接在一起；在左右滑块及下规架的下面都固定连接有一开口向下的圆筒即下套筒，下套筒内都设置有一弹簧，左右两边的下套筒内的弹簧下设置有绘笔，中间的下套筒内的则设置有下端尖锐的规脚；需要绘制圆时首先通过调节轮的旋转和刻度线的标示来调节好左右滑块的间隔距离尺寸也即是绘圆的直径尺寸，再手持手柄将规脚的尖端按向绘圆处，在上套筒内活塞筒的导向滑动作用下，带状螺旋杆就会在上套筒下底上一字形开口的限制作用下一边向上进入上套筒内一边带动下面的规架及其各连接组合部件作180°角的旋转，在下套筒内弹簧弹性伸缩的协调下中心的规脚及两侧的绘笔就能协调的也作相应的旋转从而绘出所需的圆来。
