专利号: 2019109857338
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

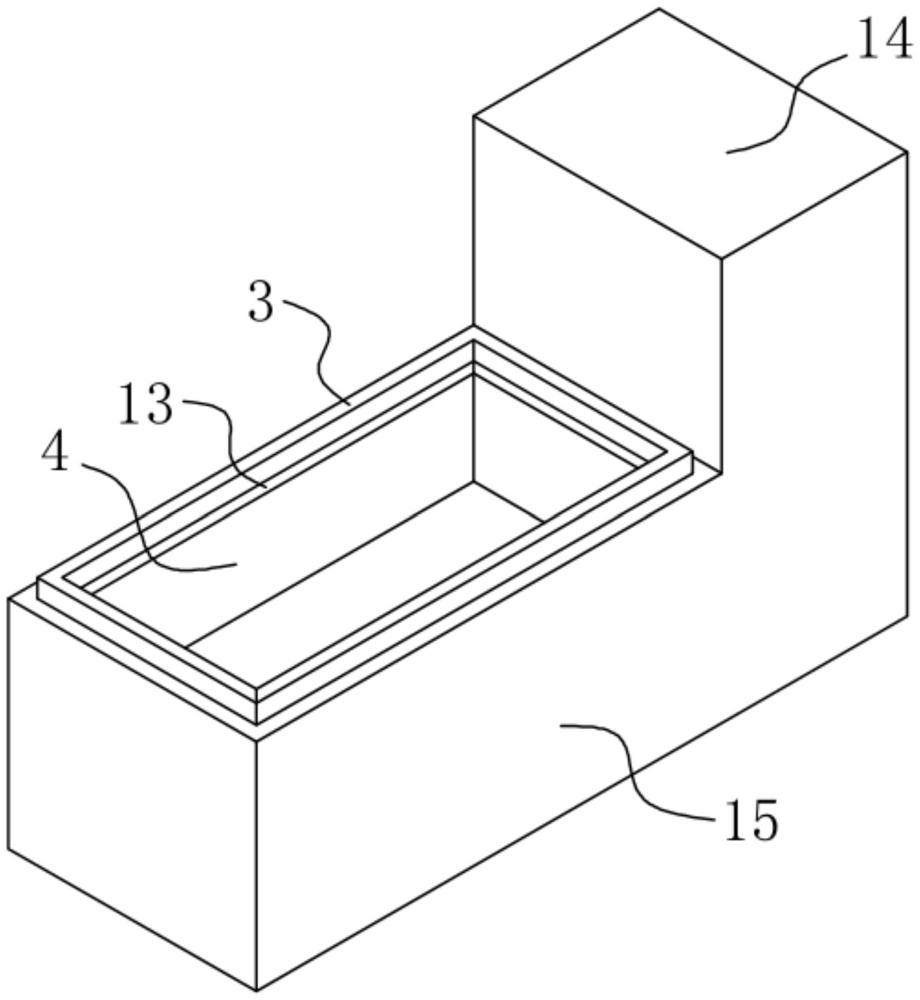

1.一种船底局部修补用浮船坞,其特征在于,包括:

水下部,包括开口朝上的作业舱,所述作业舱的口部与待修船的船底密封接触;

水上部,与水下部的一头连接并向上延伸,所述水上部位于液面以上,所述水上部包括驾驶室、维修人员室,所述维修人员室具备与作业舱连通的人员管道;

密封排水机构,包括设置在作业舱口部边沿上一圈的防水垫,所述防水垫向上凸出,所述防水垫的内圈还设有一圈不与作业舱连通的落水槽,所述落水槽开口向上,所述落水槽的底部通过连接有水泵的排水管与外界连通。

2.根据权利要求1所述的船底局部修补用浮船坞,其特征在于:所述防水垫为弹性橡胶材质。

3.根据权利要求1所述的船底局部修补用浮船坞,其特征在于:所述维修人员室设置在驾驶室的下方,所述人员管道与作业舱的交界处设有可开合的舱盖。

4.根据权利要求3所述的船底局部修补用浮船坞,其特征在于:所述维修人员室内设有空压机,所述空压机的连接有位于人员管道内的气管,所述气管的一端穿过水上部并暴露在外界,另一端穿过舱盖暴露在作业舱内。

5.根据权利要求4所述的船底局部修补用浮船坞,其特征在于:所述舱盖与作业舱的内壁铰接国定,所述气管与人员管道的内壁接触固定,所述气管为柔性气管。

6.根据权利要求1所述的船底局部修补用浮船坞,其特征在于:所述作业舱底部的最低处具备与排水管连通的落水管。

7.根据权利要求1所述的船底局部修补用浮船坞,其特征在于:所述水下部的底部设有若干个具备独立排水、进水的压载舱,所述压载舱为四个,四个压载舱各自形心的连线为矩形,所述水下部水平断面轮廓的形心与矩形的形心重合。

8.根据权利要求7所述的船底局部修补用浮船坞,其特征在于:所述水泵通过三通阀与排水管、压载舱连接。

9.根据权利要求1所述的船底局部修补用浮船坞,其特征在于:所述水上部固定有爆炸推进管,所述爆炸推进管在爆炸时提供水平推力,所述爆炸推进管的水平推力方向为背离水上部所在一头的方向。
