专利号: 2019109861850
申请人: 袁利峰
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

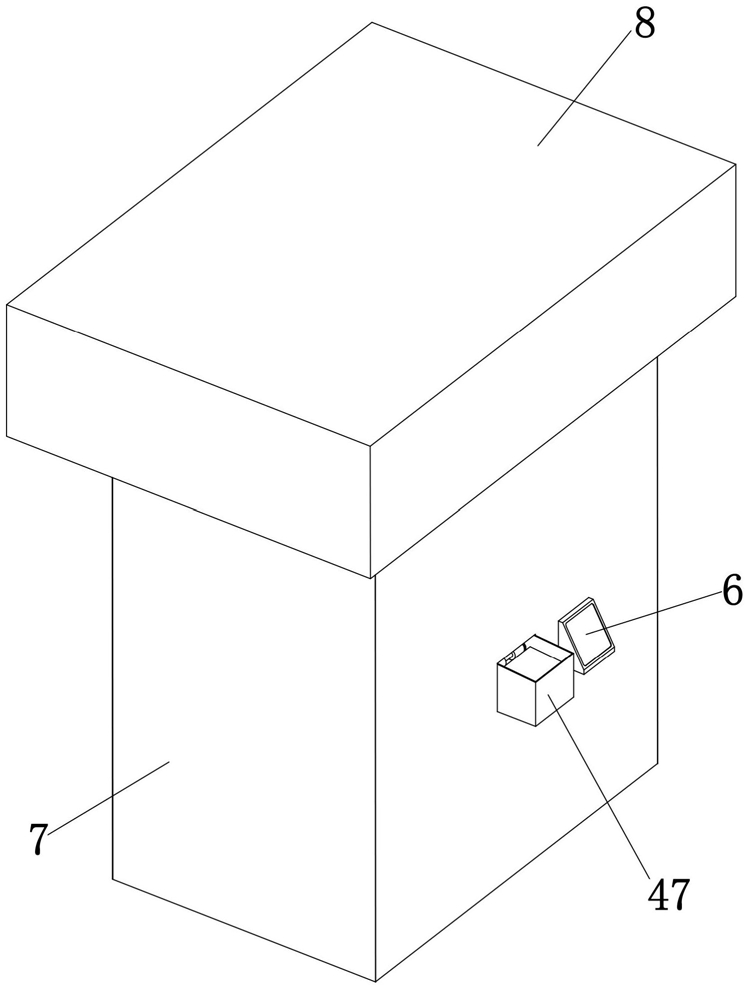

1.一种智能炸鸡食品加工售卖机,包括机架,其特征在于,所述机架的顶部固定安装有料箱,所述料箱内通过多个隔板分隔成多个料槽A和一个料槽B,所述料箱在料槽B的底部设有出料口;所述机架内在出料口下方的左右两侧均转动连接有沿竖直方向设置的第一丝杆,两个第一丝杆之间设有第一架板,所述机架内的左右两侧设有均设有用于驱动第一丝杆转动的第一电机;所述第一架板上设有油锅组件;所述料箱上架设有抓取组件,所述抓取组件用于将料槽A内的半成品抓取并放入料槽B内,放入料槽B内的半成品通过出料口落入油锅组件内;所述机架内在油锅组件的前侧设有纸盒输送组件,以及用于将盛有炸鸡的纸盒从机架前侧送出的传送组件;所述机架的前侧设有触摸控制屏,所述触摸控制屏与抓取组件、油锅组件、纸盒输送组件、传送组件电连接;所述抓取组件包括转动连接在料箱左右两侧的第二丝杆,两个第二丝杆上均螺纹连接有第一滑块,两个第一滑块之间固定设有位于料箱上方的第二架板;所述料箱的左右两个均设有用于驱动第二丝杆转动的第二电机;

所述第二架板上沿垂直于第二丝杆方向转动连接有第三丝杆,所述第二架板上滑动连接有与第三丝杆螺纹连接第二滑块;所述第二架板上设有用于驱动第三丝杆转动的第三电机;

所述第二滑块上沿竖直方向固定安装有第一电动推杆,所述第一电动推杆的伸缩端安装有用于抓取半成品的机械爪,所述第一电动推杆的杆体上设有摄像设备;

所述油锅组件包括移动板,所述第一架板并排设有两个滑轨,所述移动板的底部设有两个滑动连接在滑轨上的卡块,所述移动板上并排设有多个锅架,每个锅架内均设有电热油锅,每个锅架上均设有筛斗,以及用于驱动筛斗翻入或翻出电热油锅的第四电机;所述机架内设有斜斗,所述斜斗用于将筛斗内的炸鸡传送至位于传送组件上的纸盒内;所述第一架板两端的侧面通过支架转动连接有带轮,两个带轮之间设有传动带,其中一个支架上安装有用于驱动带轮转动的第五电机,所述传动带与移动板固定连接。

2.根据权利要求1所述的智能炸鸡食品加工售卖机,其特征在于,所述机架内在移动板的下方设有废油储存箱和新油储存箱,每个电热油锅的底部均设有通向废油储存箱的出油管,每个出油管上均设有用于控制出油管通断的出油电磁阀,每个电热油锅的侧面均设有通向新油储存箱的进油管,每个进油管上均设有用于控制进油管通断的进油电磁阀,每个进油管上在远离电热油锅的一端均设有用于向电热油锅内送油的油泵,所述油泵位于新油储存箱内。

3.根据权利要求1所述的智能炸鸡食品加工售卖机,其特征在于,所述纸盒输送组件包括沿竖直方向安装在机架内的盒架,所述盒架的上下两端贯通,所述盒架下端开口处的两个位置正对的侧面上均延伸有凸板,两个凸板用于防止纸盒在未受到竖直向下的拉力时从盒架的下端开口处脱落;所述机架内在盒架的下方设有支撑架,所述支撑架在盒架下端开口的正下方固定安装有伸缩端向上的第二电动推杆,所述第二电动推杆的伸缩端设有用于吸附纸盒底部的吸盘。

4.根据权利要求3所述的智能炸鸡食品加工售卖机,其特征在于,所述传送组件包括传送架,所述传送架固定安装在支撑架的上端,所述传送架的一端靠近油锅组件且转动连接有第一转轴、另一端伸出机架的前侧面且转动连接有第二转轴,所述传送架上安装有用于驱动第一转轴转动的第七电机;所述第一转轴在靠近两端位置处均固定安装有第一转轮,所述第二转轴在靠近两端位置处均固定安装有第二转轮,位置相对的第一转轮和第二转轮之间均设有传送带,所述第二电动推杆的伸缩端位于两个传送带之间。

5.根据权利要求4所述的智能炸鸡食品加工售卖机,其特征在于,所述机架的前侧面在传送带的输出端固定设有接口盒,所述接口盒用于承接装有炸鸡的纸盒。
