专利号: 2019109863324
申请人: 怀化常青食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

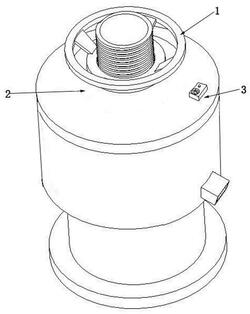

1.磨浆机砂轮间隙调整装置,其特征在于:包括调节螺母(1)和机盖(2),所述调节螺母(1)与机盖(2)之间设有提示装置(3),调节螺母(1)的下表面与机盖(2)的上表面出现间隙时,提示装置(3)发出提示信号。

2.根据权利要求1所述的磨浆机砂轮间隙调整装置,其特征在于:所述提示装置(3)包括光控开关和提示元件(301),电源通过光控开关与提示元件(301)连接,光控开关包括光敏传感器(300)和控制电路,光敏传感器(300)通过控制电路与提示元件(301)连接,光敏传感器(300)设置在机盖(2)上,机盖(2)上设有相应的凹槽(200)。

3.根据权利要求1所述的磨浆机砂轮间隙调整装置,其特征在于:所述提示装置(3)包括光控开关和提示元件(301),电源通过光控开关与提示元件(301)连接,光控开关包括光敏传感器(300)和控制电路,光敏传感器(300)通过控制电路与提示元件(301)连接,光敏传感器(300)设置在底座(302)上,底座(302)上设有相应的连接槽(3020),底座(302)与机盖(2)联接。

4.根据权利要求2或3所述的磨浆机砂轮间隙调整装置,其特征在于:所述光敏传感器(300)采用光敏电阻。

5.根据权利要求1所述的磨浆机砂轮间隙调整装置,其特征在于:所述提示装置(3)包括接触开关和提示元件(301),电源通过接触开关与提示元件(301)连接,所述接触开关包括第一导电片(11)和第二导电片(13),第一导电片(11)通过导电环(12)与第二导电片(13)连接,第一导电片(11)和第二导电片(13)均设置在机盖(2)上,导电环(12)设置在调节螺母(1)上。

6.根据权利要求1所述的磨浆机砂轮间隙调整装置,其特征在于:所述提示装置(3)包括接触开关、提示元件(301)和底座(302),电源通过接触开关与提示元件(301)连接,所述接触开关包括第一导电片(11)和第二导电片(13),第一导电片(11)通过导电环(12)与第二导电片(13)连接,第一导电片(11)和第二导电片(13)均设置在底座(302)上,导电环(12)设置在调节螺母(1)上,底座(302)与机盖(2)联接。

7.根据权利要求2、3、5、6中任一项所述的磨浆机砂轮间隙调整装置,其特征在于:所述提示元件(301)采用指示灯和/或蜂鸣器。

8.根据权利要求1所述的磨浆机砂轮间隙调整装置,其特征在于:所述机盖(2)上设有刻度盘(4),所述调节螺母(1)上设有刻度指针(5)。

9.根据权利要求1或2所述的磨浆机砂轮间隙调整装置,其特征在于:还包括数显装置(6),所述数显装置(6)包括角度传感器和显示器(601),角度传感器与显示器(601)联接,通过角度传感器对调节螺母(1)的旋转角度进行测量。

10.根据权利要求4所述的磨浆机砂轮间隙调整装置,其特征在于:所述控制电路包括开关K、三极管Q1、Q2、光敏电阻与电阻R1、R2、R3、R4;所述提示元件301为指示灯;光敏电阻与电阻R1串联,无光照时R1两端电压达不到三极管Q1的开启电压,光敏电阻的阻值遇光照而迅速下降,R1两端电压升高,三极管Q1导通,触发后级Q2三极管导通,开关K打开,指示灯工作。
