专利号: 2019109867202
申请人: 广州铁路职业技术学院(广州铁路机械学校)
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

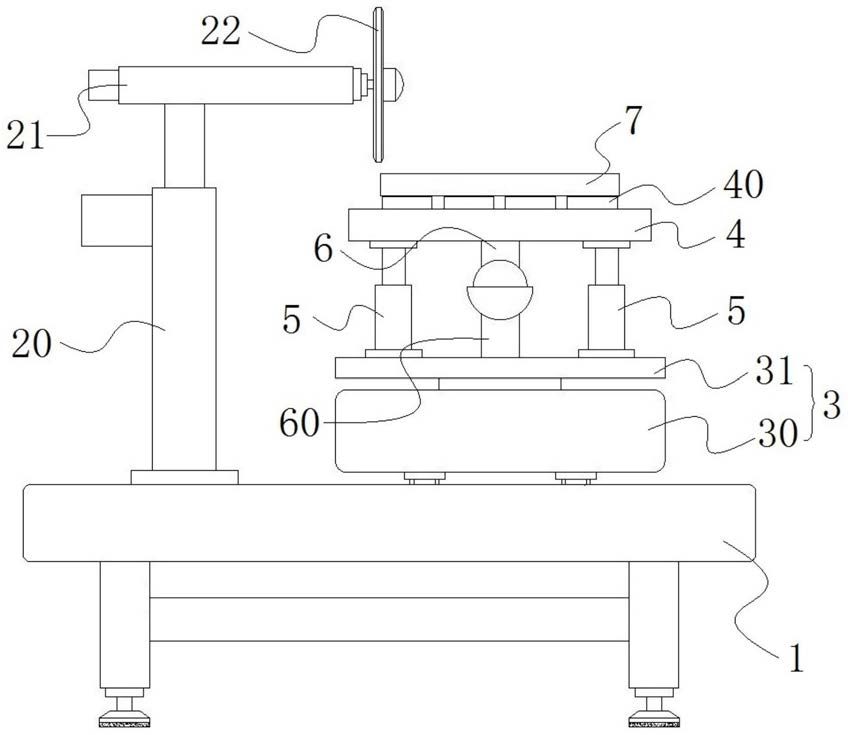

1.一种边角打磨机,包括机架、安装在机架上的打磨机构和装夹结构,其特征是,所述打磨机构包括支座、驱动电机和打磨盘,所述打磨盘位于装夹结构的外侧;所述装夹结构包括活动底座和装夹平台,所述活动底座活动装配在所述机架上,所述装夹平台上设有用于装夹工件的夹具;

所述装夹平台与活动底座之间设有至少三个伸缩支撑结构,所述至少三个伸缩支撑结构的上端与所述装夹平台球铰接,所述至少三个伸缩支撑结构的下端与所述活动底座球铰接;所述装夹平台与活动底座之间还设有止摆件,所述止摆件的一端与所述装夹平台和活动底座的其中一个固定连接,所述止摆件的另一端与所述装夹平台和活动底座的另一个球铰接。

2.根据权利要求1所述的边角打磨机,其特征是,所述止摆件的上端与所述装夹平台固定连接,所述活动底座上设有止摆辅助件,所述止摆件的下端与所述止摆辅助件球铰接。

3.根据权利要求1或2所述的边角打磨机,其特征是,所述活动底座包括水平移动座和旋转平台,所述水平移动座导向安装在机架上,所述旋转平台转动安装在水平移动座的上侧。

4.根据权利要求3所述的边角打磨机,其特征是,所述水平移动座上转动安装有支柱,所述旋转平台固定在支柱上,所述水平移动座上还设底座电机,所述底座电机与支柱传动连接。

5.根据权利要求1所述的边角打磨机,其特征是,所述伸缩支撑结构设有四个,所述四个伸缩支撑结构布置在正方形的四个顶点位置。

6.根据权利要求1所述的边角打磨机,其特征是,所述伸缩支撑结构为电动推杆、气缸或者液压油缸。

7.根据权利要求1或2所述的边角打磨机,其特征是,所述支座为升降支座,所述驱动电机的主轴沿水平方向固定在所述升降支座上,所述打磨盘止转安装在驱动电机的主轴上。

8.根据权利要求7所述的边角打磨机,其特征是,所述升降支座包括下座体和上座体,所述下座体固定安装在机架上,所述上座体沿竖直方向与下座体导向移动装配,所述驱动电机固定在所述上座体上。

9.根据权利要求8所述的边角打磨机,其特征是,所述升降支座还包括升降电机、竖向齿条和第一齿轮,所述竖向齿条固定安装在所述上座体上,所述第一齿轮安装在所述升降电机的主轴上,且第一齿轮与竖向齿条啮合配合。

10.根据权利要求1或2所述的边角打磨机,其特征是,所述夹具为真空吸盘或者磁吸盘。
