专利号: 2019109874742
申请人: 南京思达捷信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

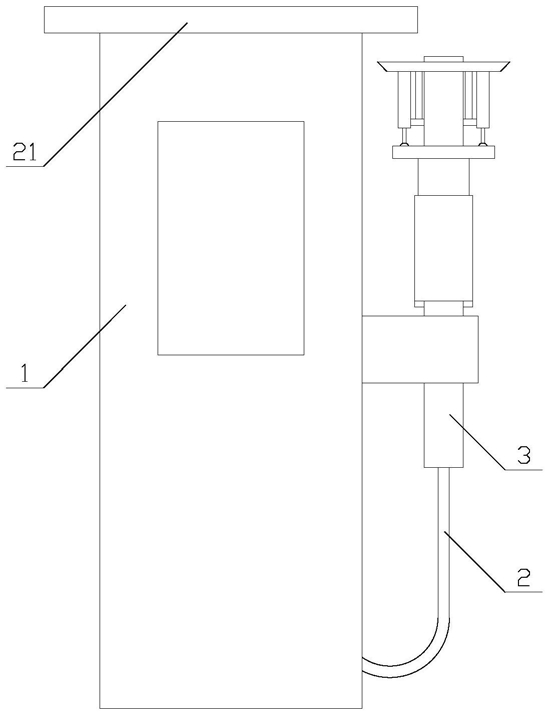

1.一种插接牢固的充电桩,包括主体(1)、导线(2)和充电棒(3),所述充电棒(3)的形状为圆柱形,所述充电棒(3)的一端通过导线(2)与主体(1)连接,其特征在于,所述充电棒(3)上设有辅助机构和至少两个消防机构,所述消防机构以充电棒(3)的轴线为中心周向均匀分布;

所述辅助机构包括吸盘(4)、连接环(5)、转动管(6)、固定管(7)和至少两个辅助组件,所述吸盘(4)上设有安装孔,所述充电棒(3)穿过安装孔,所述充电棒(3)与安装孔的内壁密封且固定连接,所述连接环(5)、转动管(6)和固定管(7)均与充电棒(3)同轴设置,所述连接环(5)设置在导线(2)和吸盘(4)之间,所述转动管(6)固定在连接环(5)的靠近导线(2)的一侧,所述转动管(6)的远离连接环(5)的一端插入固定管(7)内,所述转动管(6)的外周设有外螺纹,所述固定管(7)的内壁上设有内螺纹,所述外螺纹与内螺纹匹配,所述转动管(6)与固定管(7)螺纹连接,所述转动管(6)的外径和连接环(5)的内径均大于充电棒(3)的直径,所述充电棒(3)依次穿过连接环(5)、转动管(6)和固定管(7),所述固定管(7)的靠近导线(2)的一端与充电棒(3)固定连接,所述辅助组件设置在连接环(5)和吸盘(4)之间,所述辅助组件与消防机构一一对应;

所述辅助组件包括固定块(8)、滚珠(9)、连接管(10)和活塞(11),所述连接管(10)与转动管(6)平行,所述连接管(10)的一端设置在吸盘(4)上且与吸盘(4)连通,所述连接管(10)的另一端与连接环(5)之间设有间隙,所述连接管(10)通过固定块(8)固定在充电棒(3)上,所述活塞(11)与连接管(10)匹配,所述活塞(11)设置在连接管(10)内,所述滚珠(9)固定在活塞(11)的靠近导线(2)的一端,所述连接环(5)的靠近吸盘(4)的一侧设有环形槽,所述环形槽与连接环(5)同轴设置,所述滚珠(9)的球心设置在环形槽内,所述滚珠(9)与环形槽匹配且滑动连接,所述滚珠(9)的球径大于环形槽的槽口宽度;

所述消防机构包括消防管(12)、密封板(13)、导热杆(14)、辅助管(15)、通孔和两个锁紧组件,所述消防管(12)与转动管(6)平行,所述通孔设置吸盘(4)上,所述消防管(12)穿过通孔,所述消防管(12)与通孔的内壁密封且固定连接,所述密封板(13)设置在吸盘(4)内,所述密封板(13)与消防管(12)垂直,所述密封板(13)与消防管(12)的一端抵靠且密封连接,所述消防管(12)的另一端与固定块(8)的密封且固定连接,所述消防管(12)内设有压缩二氧化碳气体,所述辅助管(15)和锁紧组件均设置在消防管(12)内,所述辅助管(15)的轴线与消防管(12)的轴线垂直且相交,所述辅助管(15)固定在密封板(13)上,所述密封板(13)上设有第一安装孔,所述辅助管(15)的中端设置第二安装孔,所述导热杆(14)与消防管(12)平行,所述导热杆(14)依次穿过第一安装孔和第二安装孔,所述导热杆(14)与第一安装孔的内壁滑动且密封连接,所述导热杆(14)与第二安装孔的内壁密封且固定连接,两个锁紧组件分别设置在辅助管(15)的两端且与密封板(13)连接。

2.如权利要求1所述的插接牢固的充电桩,其特征在于,所述锁紧组件包括锁紧环(16)、锁紧杆(17)、移动盘(18)和至少两个辅助单元,所述锁紧杆(17)和锁紧环(16)均与消防管(12)平行,所述锁紧环(16)的内径大于锁紧杆(17)的直径所述锁紧杆(17)固定在密封板(13)上,所述锁紧杆(17)穿过锁紧环(16),所述锁紧杆(17)的远离辅助管(15)的一侧设有锁紧槽,所述锁紧环(16)的远离辅助管(15)一侧的设置在锁紧槽内,所述移动盘(18)设置在辅助管(15)内且与辅助管(15)同轴设置,所述移动盘(18)与辅助管(15)密封且滑动连接,所述移动盘(18)与锁紧环(16)固定连接,所述导热杆(14)位于两个移动盘(18)之间且两个移动盘(18)之间设有间隙,所述辅助单元以辅助管(15)的轴线为中心周向均匀分布。

3.如权利要求2所述的插接牢固的充电桩,其特征在于,所述辅助单元包括辅助块(19)和弹簧(20),所述辅助块(19)固定在辅助管(15)的内壁上,所述弹簧(20)位于辅助块(19)和移动盘(18)之间,所述移动盘(18)通过弹簧(20)与辅助块(19)连接。

4.如权利要求1所述的插接牢固的充电桩,其特征在于,所述环形槽的内壁上涂有润滑油。

5.如权利要求1所述的插接牢固的充电桩,其特征在于,所述转动管(6)上设有防腐镀锌层。

6.如权利要求1所述的插接牢固的充电桩,其特征在于,所述导热杆(14)上设有倒角。

7.如权利要求1所述的插接牢固的充电桩,其特征在于,所述主体(1)上设有太阳能板(21)。

8.如权利要求1所述的插接牢固的充电桩,其特征在于,所述充电棒(3)上设有防滑纹。

9.如权利要求1所述的插接牢固的充电桩,其特征在于,所述连接管(10)的内壁上涂有密封脂。

10.如权利要求1所述的插接牢固的充电桩,其特征在于,所述吸盘(4)的制作材料为阻燃橡胶。
