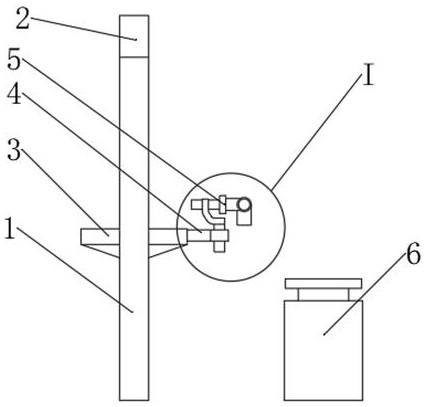

1.一种三维成像建模仪固定支架,包括竖直支撑架(1),其特征在于,竖直支撑架(1)上设有竖直驱动电机(2)和水平支撑座(3),竖直驱动电机(2)驱动水平支撑座(3)上下移动,水平支撑座(3)上固定连接有水平支撑杆(4),水平支撑杆(4)上设有稳定支撑三维成像建模仪的稳定支撑结构(5),稳定支撑结构(5)与水平支撑杆(4)固定连接,竖直支撑架(1)的一侧设有用于放置工件的工作台(6)。
2.根据权利要求1所述的三维成像建模仪固定支架,其特征在于,竖直支撑架(1)包括导向支撑(11)和丝杠(12),导向支撑(11)为U型槽,且导向支撑(11)设有两个,导向支撑(11)通过丝杠座(13)和电机座(14)固定连接,丝杠座(13)和电机座(14)分别设在导向支撑(11)的两端,丝杠(12)通过丝杠座(13)和电机座(14)固定连接在导向支撑(11)上,丝杠(12)的下端通过轴承与丝杠座(13)固定连接,丝杠(12)的上端穿过电机座(14)与竖直驱动电机(2)的输出轴固定连接。
3.根据权利要求1所述的三维成像建模仪固定支架,其特征在于,水平支撑座(3)上设有支撑杆座(31),支撑杆座(31)为U形槽,支撑杆座(31)的两端设有导向块(32),支撑杆座(31)的下方设有螺纹套(33),螺纹套(33)上设有内螺纹,螺纹套(33)的内螺纹孔穿过支撑杆座(31)。
4.根据权利要求3所述的三维成像建模仪固定支架,其特征在于,支撑杆座(31)和螺纹套(33)之间还设有加强筋(34),加强筋(34)与螺纹套(33)和支撑杆座(31)固定连接。
5.根据权利要求1所述的三维成像建模仪固定支架,其特征在于,水平支撑杆(4)为电动伸缩杆,水平支撑杆(4)固定连接在水平支撑座(3)上。
6.根据权利要求1-5任一所述的三维成像建模仪固定支架,其特征在于,稳定支撑结构(5)包括第一电机(51)、第一连接架(52)、第二电机(53)、第二连接架(54)、第三电机(55)和扫描仪座(56),第一电机(51)固定连接在(41)上,第一连接架(52)固定连接在第一电机(51)的输出轴上,第一电机(51)呈直角结构,第二电机(53)固定连接在第一连接架(52)上远离第一电机(51)的一端,第二连接架(54)固定连接在第二电机(53)的输出轴上,第二连接架(54)为U形支架,第三电机(55)固定连接在第二连接架(54)的一端,扫描仪座(56)固定连接在第三电机(55)的输出轴上,扫描仪座(56)为U形支架,且扫描仪座(56)设有用于安装三维成像仪的螺钉孔。
7.根据权利要求6所述的三维成像建模仪固定支架,其特征在于,稳定支撑结构(5)上设有三轴稳定器控制模块,且三轴稳定器控制模块与第一电机(51)、第二电机(53)和第三电机(55)电性连接,第一电机(51)、第二电机(53)和第三电机(55)均为步进电机。
