1.一种四氧化三钴与氧化锡复合物纳米线的用途，其特征在于，所述复合物纳米线的制备方法包括以下步骤：(1)在烧杯中加入乙酸钴四水合物，加入DMF，搅拌1h，使乙酸钴四水合物完全溶解，再加入K‑120型聚乙烯吡咯烷酮、无水乙醇、冰醋酸和四氯化锡五水合物，搅拌12h，得到澄清透明的纺丝前驱液；

(2)将澄清透明的纺丝前驱液吸入注射器中，在13～18kV的电压，针头与接收器的距离‑1为15～19cm，流率为0.8mL h ，空气湿度为45％，温度为28～35℃条件下进行静电纺丝，得纺丝产品并在100℃空气氛围下干燥3h；

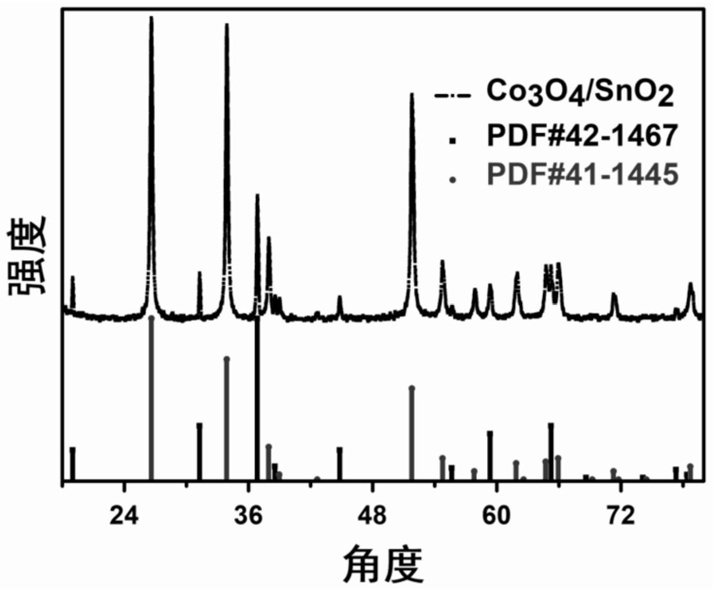

(3)将干燥后的静电纺丝产物转移到马弗炉中，在空气氛围下，程序控制阶梯升温，首先在200℃条件下保温200min，然后经过180min升温，在600℃～800℃温度下保温200min，自然冷却，得到一种Co3O4与SnO2复合物纳米线；

所述DMF为N,N‑二甲基甲酰胺的简写；

所述复合物纳米线的化学简式为Co3O4·SnO2；

所述复合物纳米线作为催化氧化安息香的催化剂，在空气氛围下，在DMF和水的体积比为1：2的混合溶液中，反应温度为50℃、反应40min，苯偶酰的收率达到80％以上；催化剂循环使用三次，苯偶酰的收率达到68％以上。
