1.一种皲裂片状氧化铁纳米材料的制备方法，其特征在于，包括：以硝酸铁作为铁源，在表面活性剂和形貌控制剂和碱原料下，以水为溶剂制备得到前驱液，将所述前驱液使用微波法在密闭空间内持续反应一段时间后，离心，水洗、烘干；所述形貌控制剂和碱原料为醋酸钠；

所述表面活性剂为PEG‑6000、聚乙二醇辛基苯基醚、N,N‑二甲基甲酰胺、乙二胺四乙酸、十六烷基三甲基溴化铵、十二烷基硫酸钠中的一种；

所述前驱液的制备方法为：

称取Fe(NO3)3·9H2O固体粉末，在搅拌状态下加入到去离子水中，充分搅拌至Fe(NO3)3·9H2O固体完全溶解获得无色透明的Fe(NO3)3·9H2O溶液I；

量取形貌控制剂和碱原料加入到去离子水并持续搅拌，获得无色透明的溶液II；

将溶液II在搅拌状态下加入溶液I中并充分搅拌获得混合溶液，然后称取表面活性剂加入到所述混合溶液中，继续持续搅拌最终获得前驱液。

2.根据权利要求1所述的方法，其特征在于，所述微波法的条件为：100‑600℃,2‑

50Bar。

3.根据权利要求2所述的方法，其特征在于，所述微波法的条件为：150℃,6Bar。

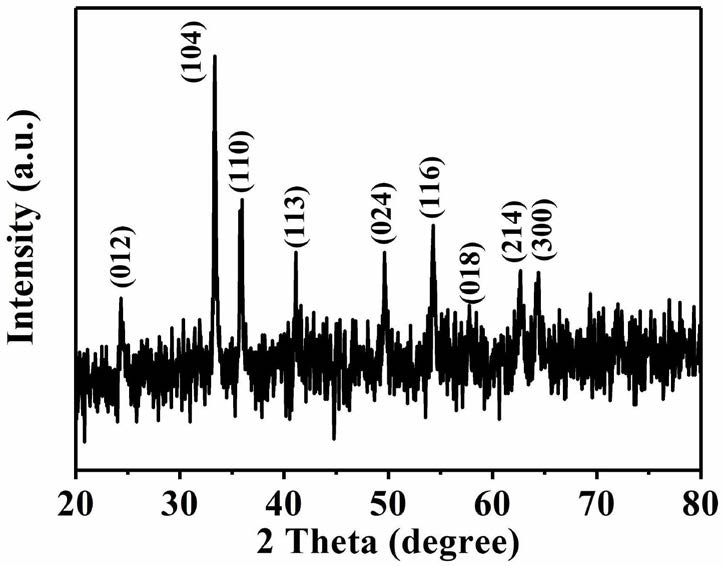

4.一种根据权利要求1‑3任一方法制备得到的皲裂片状氧化铁纳米材料。
