专利号: 201910994732X
申请人: 浙江科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

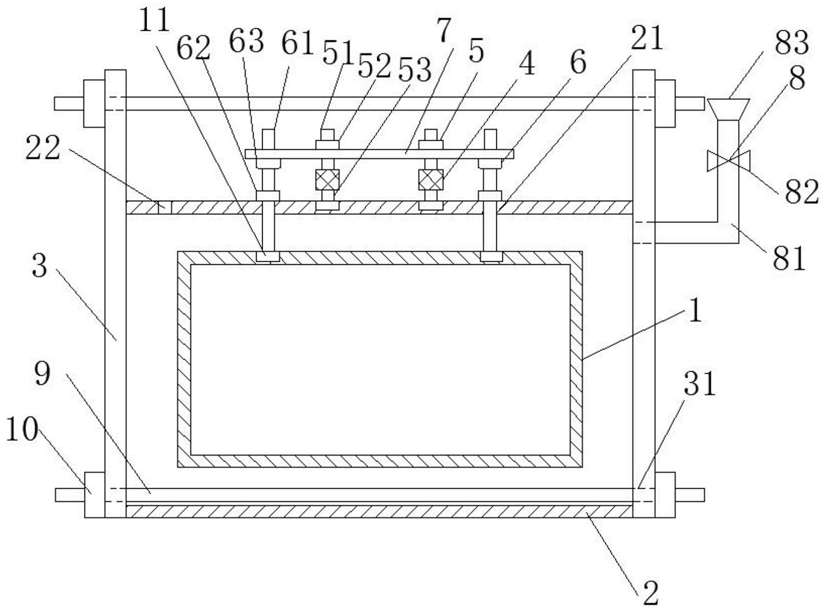

1.一种盾构隧道管片所受浆液浮力测量模型实验装置的实验方法,其特征在于,所述的实验装置包括模拟隧道管片的内筒、与内筒形成间隙的外筒、固定并密封外筒的两端挡板、测定内筒浮力的力传感器、顶板、调节装置和定位装置,内筒两端为密闭结构,外筒套设在内筒上,且内筒与外筒总体上同轴;顶板处于外筒上方,所述的内筒顶部通过定位装置与顶板连接,定位装置穿过外筒处上方设有定位螺母;外筒顶部通过调节装置与顶板连接,调节装置穿过顶板处上方设有调节螺母;挡板侧部安装有注浆装置,注浆装置与内外筒之间的间隙连通;所述的力传感器为压力传感器,压力传感器安装在顶板与外筒之间的定位装置上;所述的调节装置对称设置在顶板中心的左右两侧,调节装置包括调节螺杆和调节螺母,所述的调节螺杆下端通过内嵌在外筒顶部的固端螺母与外筒固定连接,调节螺杆上端穿过顶板,并且通过调节螺母将顶板与调节螺杆连接;所述的定位装置包括定位螺杆和定位螺母,定位螺杆设置在调节装置的外侧,所述的外筒顶部设有两个第二孔洞,定位螺杆穿过第二孔洞,定位螺杆下端通过内嵌在内筒顶部的固端螺母与内筒固定连接,定位螺杆中部通过定位螺母与外筒顶部连接,所述的压力传感器设于定位螺母与顶板之间的定位螺杆上;所述的注浆装置包括注浆管、流量调节阀和漏斗,所述的注浆管下端穿过挡板与外筒的内部空间连通,漏斗安装在注浆管上端,流量调节阀安装在注浆管上;所述的挡板四个边角处分别设有第一孔洞,连接杆穿过第一孔洞将挡板与外筒的两侧连接,连接杆的两端通过连接螺母固定;所述外筒的两端为敞口结构,外筒上设有出气孔,所述的内筒外表面包裹金属网,金属网外表面涂抹水泥浆,内筒和外筒均采用透明材料制造;所述的实验方法包括:步骤一:拌合充足的浆液,浆液通过注浆管注入内筒和外筒之间的间隙中,外筒内空气体由出气孔排出,直至浆液充满整个间隙时,关闭流量调节阀;步骤二:内筒在浆液的浮力作用下上浮,通过定位螺母给压力传感器施加压力,两个压力传感器压力之和等于内筒的浮力,通过压力传感器测得内筒的浮力;步骤三:实验过程中,松开两只调节螺母,在浮力作用下内筒上浮,内筒带动定位装置上移,定位装置带动顶板上移,当上浮停止时,压力传感器的压力达到稳定,再次通过压力传感器测量内筒浮力,以此类推测得内筒浮到不同位置时的浮力,直至内筒达到平衡位置。
