专利号: 2019109955383
申请人: OPPO广东移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

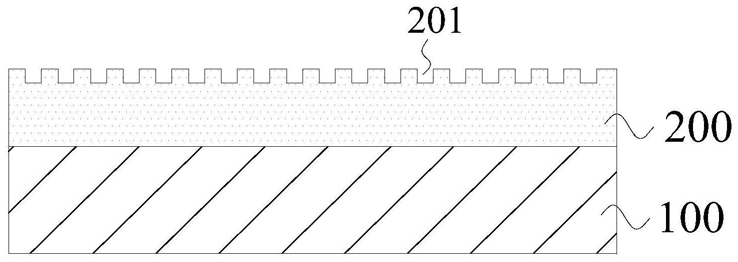

1.一种用于显示屏幕的散热片,其特征在于,包括:石墨片;

热辐射调节膜,所述热辐射调节膜设置在所述石墨片的一个表面上,且所述热辐射调节膜远离所述石墨片的表面设置有多个微腔体。

2.根据权利要求1所述的散热片,其特征在于,所述微腔体为微凹槽,且所述多个微腔体呈阵列排布。

3.根据权利要求1所述的散热片,其特征在于,所述微腔体的开口比为0.5~0.9。

4.根据权利要求1所述的散热片,其特征在于,所述微腔体的纵横比大于3.3。

5.根据权利要求1所述的散热片,其特征在于,形成所述热辐射调节膜的材料包括金属和石墨,且所述金属包括铝。

6.根据权利要求1所述的散热片,其特征在于,所述热辐射调节膜的厚度为50~150微米。

7.根据权利要求1所述的散热片,其特征在于,所述散热片的红外热辐射在波长为7微米以下的辐射率高于0.8。

8.根据权利要求1所述的散热片,其特征在于,所述散热片的红外热辐射在波长为7微米以上的辐射率低于0.2。

9.一种电子设备,其特征在于,包括:

中板,所述中板的一个表面设置有凹槽,所述凹槽中放置有权利要求1~8中任一项所述的散热片;

显示装置,所述显示装置覆盖所述凹槽,且所述石墨片设置在所述热辐射调节膜远离所述显示装置的表面;

热源,所述热源设置在所述中板远离所述凹槽的表面。

10.根据权利要求9所述的电子设备,其特征在于,所述凹槽的深度大于所述散热片的厚度。

11.根据权利要求10所述的电子设备,其特征在于,所述热辐射调节膜远离所述石墨片的表面与所述显示装置之间形成有空气间隙。

12.根据权利要求11述的电子设备,其特征在于,所述空气间隙的厚度为30~150微米。

13.根据权利要求9所述的电子设备,其特征在于,所述热源与所述石墨片之间设置有热界面层。
