专利号: 2019109966087
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

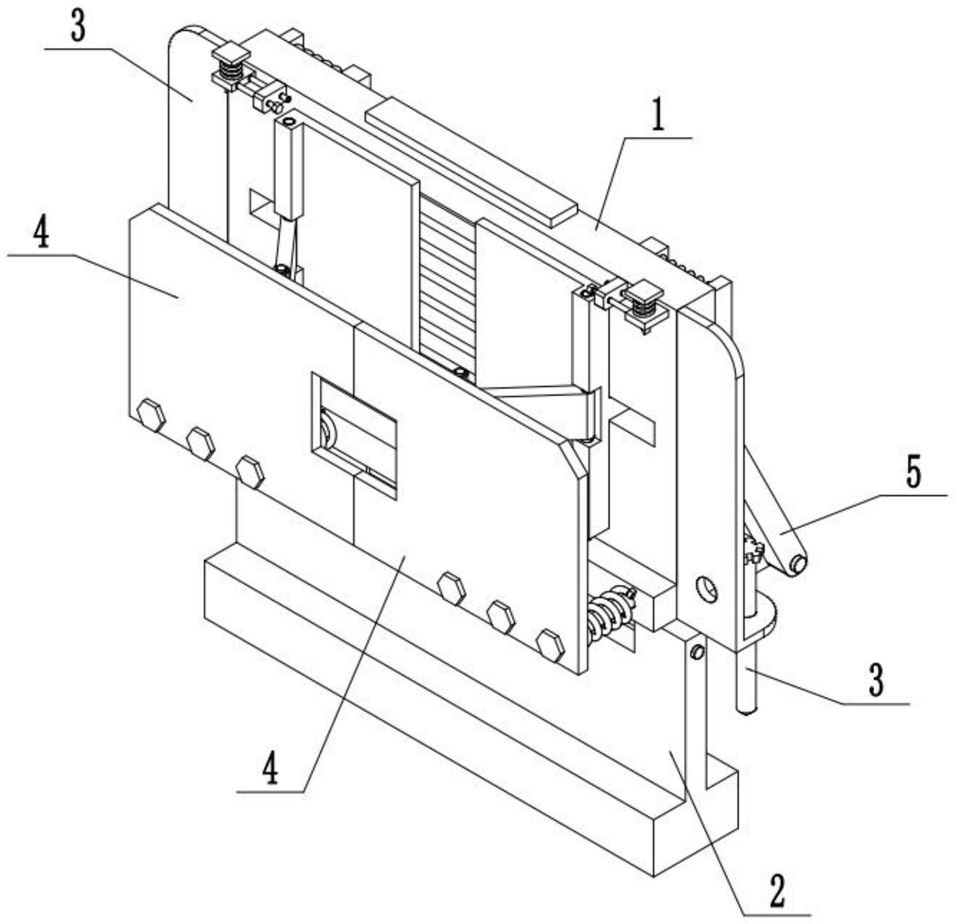

1.泥石流沟谷生态工程防护系统,包括防护单元(1)和配重单元(2),其特征在于:所述防护单元(1)包括防护架(101)、排水栅格板(102)、拦挡门(103)、条形滑块(104)、滑板(105)、复位弹簧(106)、弹簧座板(107)和锁定件(108);所述防护架(101)的中间连接有排水栅格板(102);所述防护架(101)的两端分别设有一个水平滑道,两个水平滑道内分别滑动配合一个条形滑块(104);两个条形滑块(104)的前端分别固定连接一个拦挡门(103)的外端,两个拦挡门(103)相对滑动配合在防护架(101)的前侧面上;两个条形滑块(104)的后端分别固定连接一个滑板(105),两个滑板(105)的外端分别固定连接多根复位弹簧(106)的内端,多根复位弹簧(106)的外端分别固定连接一个弹簧座板(107),两个弹簧座板(107)对称固定在防护架(101)后侧面的两端;所述防护架(101)前侧面的两端对称固定连接两个锁定件(108),两个锁定件(108)配合在两个拦挡门(103)的外端;所述防护架(101)的下端连接有配重单元(2)。

2.如权利要求1所述的泥石流沟谷生态工程防护系统,其特征在于:所述锁定件(108)包括固定座(108-1)、活动座(108-2)、调节螺杆(108-3)、导杆(108-4)、下端设有斜面的升降滑杆(108-5)、拉簧(108-6)和拉簧座(108-7);所述固定座(108-1)固定在防护架(101)的前侧面上;所述活动座(108-2)滑动配合在防护架(101)的前侧面上;所述导杆(108-4)的中部滑动配合在固定座(108-1)上,导杆(108-4)的一端与活动座(108-2)固定连接;所述调节螺杆(108-3)的中部通过螺纹连接在固定座(108-1)上,调节螺杆(108-3)的一端转动配合在活动座(108-2)上;所述升降滑杆(108-5)的中部滑动配合在活动座(108-2)上;所述升降滑杆(108-5)的下端的斜面与拦挡门(103)外端的挡棱滑动配合;所述升降滑杆(108-5)的上端固定连接拉簧座(108-7);所述拉簧座(108-7)与活动座(108-2)之间通过拉簧(108-6)固定连接。

3.如权利要求2所述的泥石流沟谷生态工程防护系统,其特征在于:所述配重单元(2)包括翻转联板(201)、横轴(202)和倒T形配重箱(203);所述横轴(202)固定在倒T形配重箱(203)的上端;所述倒T形配重箱(203)的上端设有多个凹槽;所述翻转联板(201)设有多个,多个翻转联板(201)的上端固定在防护架(101)的下端;多个翻转联板(201)的下端转动配合在位于多个凹槽内侧的横轴(202)上;所述倒T形配重箱(203)内装有配重块。

4.如权利要求2所述的泥石流沟谷生态工程防护系统,其特征在于:所述泥石流沟谷生态工程防护系统还包括锚定单元(3);所述锚定单元(3)包括L形侧板(301)和锚杆(302);所述L形侧板(301)固定在防护架(101)的侧端;所述L形侧板(301)的横板上通过螺纹配合连接锚杆(302)。

5.如权利要求4所述的泥石流沟谷生态工程防护系统,其特征在于:所述L形侧板(301)的下端设有泄流孔(303)。

6.如权利要求2所述的泥石流沟谷生态工程防护系统,其特征在于:所述泥石流沟谷生态工程防护系统还包括缓流单元(4);所述缓流单元(4)设有两个,两个缓流单元(4)的上端连接在两个拦挡门(103)上,两个缓流单元(4)的下端连接在防护架(101)的两端。

7.如权利要求6所述的泥石流沟谷生态工程防护系统,其特征在于:所述缓流单元(4)包括缓流挡板(401)、缓流支板(402)、导向轴(403)、缓流压簧(404)和限位挡环(405);所述缓流支板(402)的两端分别与缓流挡板(401)和拦挡门(103)转动连接;所述导向轴(403)的中部滑动配合在防护架(101)上,导向轴(403)的前端固定在缓流挡板(401)上,导向轴(403)的后端轴体上连接有限位挡环(405),限位挡环(405)卡挡在防护架(101)的后端;所述缓流压簧(404)套设在位于缓流挡板(401)和防护架(101)之间的导向轴(403)上。

8.如权利要求7所述的泥石流沟谷生态工程防护系统,其特征在于:所述限位挡环(405)通过螺纹连接在导向轴(403)的后端轴体上。

9.如权利要求8所述的泥石流沟谷生态工程防护系统,其特征在于:所述泥石流沟谷生态工程防护系统还包括后座单元(5);所述后座单元(5)设有两个,两个后座单元(5)的一端分别与两个缓流单元(4)的导向轴(403)固定连接,两个后座单元(5)的另一端分别滑动配合在防护架(101)两侧侧面的纵向滑道内。

10.如权利要求9所述的泥石流沟谷生态工程防护系统,其特征在于:所述后座单元(5)包括后滑座(501)、斜臂(502)和滑柱(503);所述后滑座(501)固定在导向轴(403)的后端;

所述斜臂(502)的一端转动配合在后滑座(501)的侧面上,斜臂(502)的另一端固定连接滑柱(503);所述滑柱(503)滑动配合在防护架(101)侧面的纵向滑道内;所述后滑座(501)的底面与防护架(101)的底面共面。
