1.一种四氧化三钴纳米材料作为锂离子电池负极材料的用途，其特征在于，所述四氧化三钴纳米材料的制备方法包括以下步骤：

1)称取一定量的乙酸钴溶于一定体积的无水乙醇中，然后超声30分钟，得到一定浓度的蓝色的乙酸钴溶液；

2)用适量的定量滤纸浸泡在上述的蓝色的乙酸钴溶液中24h；

3)将上述滤纸转移到氨水和水的混合溶液中，浸泡2h后，取出干燥，其中氨水和水的体积比为1：40；

4)将上述干燥后的滤纸置于坩埚内，然后将坩埚放置于马弗炉中，在空气氛围下600～

800℃烧结3～4h，然后自然降温至室温，得到一种四氧化三钴纳米材料；

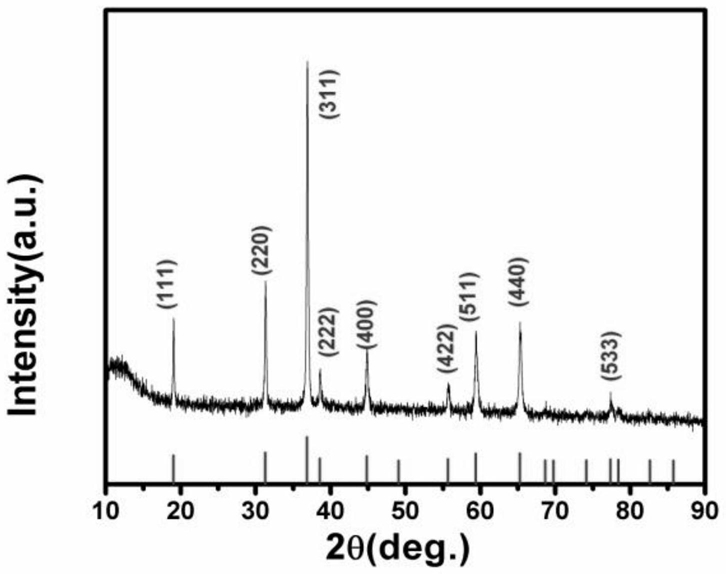

所述的四氧化三钴纳米材料作为锂离子电池负极材料，在100mA/g的电流密度下，首次放电比容量大于1332mA h/g，循环50次后，其充放电比容量仍能保留998mA h/g以上，库伦效率在98％以上；

所述步骤1)中二价钴离子的浓度为20～60mmol/L；

所述反应的溶剂、试剂和原料均为化学纯。
