专利号: 2019110002646
申请人: 大同新成新材料股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-12-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

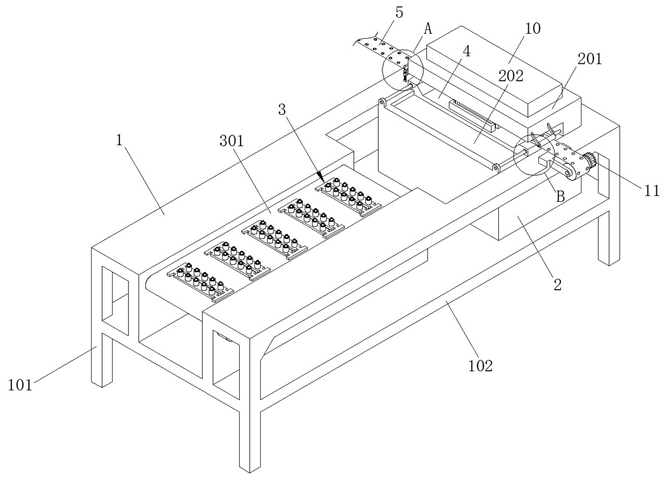

1.一种多用途圆柱形锂电池盖帽智能封装机,包括底端四角安装有支撑腿(101)的加工平台(1),所述加工平台(1)的四组支撑腿(101)之间由一组连接平板(102)连接,所述加工平台(1)的上端面开设有T型槽,其特征在于:所述加工平台(1)上开设的T型槽末端安装有封装基座(2),且封装基座(2)的底端由连接平板(102)支撑,T型槽远离封装基座(2)的一侧设置有传输电池定位工装(3)的工装传送带(301),所述封装基座(2)为上端面开设有活动槽(202)的长方体箱状结构,且活动槽(202)远离工装传送带(301)的一侧设置有一组供液压组件(10)安装的顶部延伸板(201),所述活动槽(202)内活动安装有一组供电池定位工装(3)定位的安装基板(4),且活动槽(202)和顶部延伸板(201)之间平行设置有一组封帽金属层(5),所述封帽金属层(5)的一端由两组进料展平轮(7)限位,且封帽金属层(5)远离进料展平轮(7)的一端由一组卷料电机(11)配合电机轴进行收卷;

所述电池定位工装(3)包括一组嵌合板(8)以及嵌合板(8)上呈矩形阵列设置的电池限位柱(9),所述嵌合板(8)上开设有契合安装基板(4)上端限位凸棱(401)的槽;

所述嵌合板(8)的两端设置有延伸出限位凸棱(401)外的延伸翼板(801),所述电池限位柱(9)的中心开设有供电池安装的槽,且槽内以电池限位柱(9)的轴心为圆心呈环形阵列设置有多组抵接弧片(901),所述抵接弧片(901)与电池限位柱(9)的内缘面之间由弹簧铰接;

所述封帽金属层(5)的上端面呈矩形阵列冲压有多组金属封帽(501),所述多组金属封帽(501)之间的间距与嵌合板(8)上多组电池限位柱(9)之间的间距一致。

2.根据权利要求1所述的一种多用途圆柱形锂电池盖帽智能封装机,其特征在于:所述安装基板(4)的上端面构造有多组供电池定位工装(3)安装的限位凸棱(401),且安装基板(4)的两侧构造有配合稳定丝杠(6)的连接块(402)。

3.根据权利要求2所述的一种多用途圆柱形锂电池盖帽智能封装机,其特征在于:所述连接块(402)上开设轴心与稳定丝杠(6)轴心一致的贯穿孔,且贯穿孔的两侧安装有配合稳定丝杠(6)的直线轴承(601),所述稳定丝杠(6)的一端接入顶部延伸板(201),且另一端由一组立板固定。

4.根据权利要求1所述的一种多用途圆柱形锂电池盖帽智能封装机,其特征在于:两组所述进料展平轮(7)中上方的一组进料展平轮(7)设置于封帽金属层(5)的上端面,且两侧通过连接顶部延伸板(201)的连接杆配合轴杆连接,两组所述进料展平轮(7)中下方的一组设置于封帽金属层(5)的下端,且两端通过连接杆配合轴杆连接于加工平台(1)上,且连接加工平台(1)的连接杆上设置有缓冲弹簧(12)。

5.根据权利要求4所述的一种多用途圆柱形锂电池盖帽智能封装机,其特征在于:所述顶部延伸板(201)远离进料展平轮(7)的一侧通过两组连接杆配合轴杆连接有一组出料展平轮(701),所述出料展平轮(701)设置于封帽金属层(5)的上端面。
