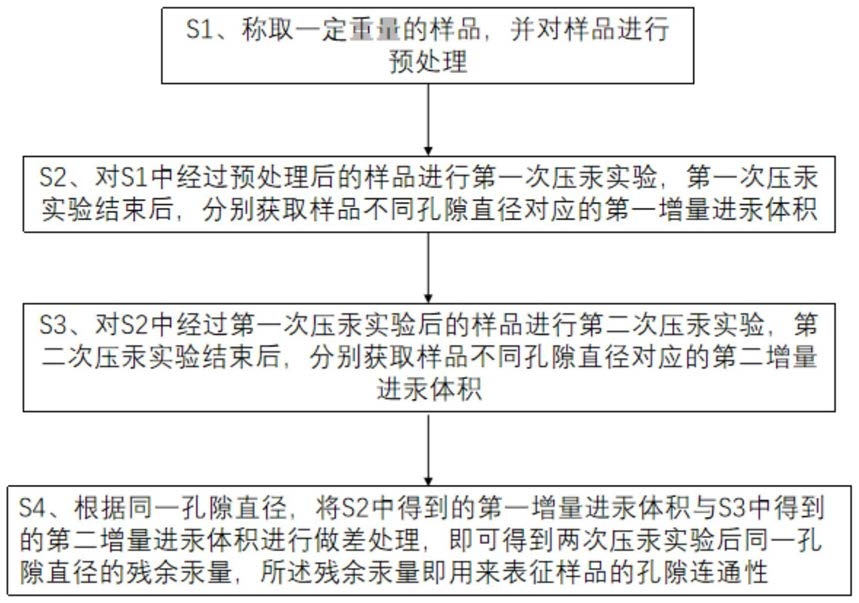

1.一种利用多次压汞实验表征页岩孔隙连通性的方法，其特征在于，包括以下步骤：S1、称取一定重量的样品，并对样品进行预处理；

S2、对S1中经过预处理后的样品进行第一次压汞实验，第一次压汞实验结束后，分别获取样品不同孔隙直径对应的第一增量进汞体积，其中，所述压汞实验的低压压力范围0-

30psi，高压压力范围30-60000psi；

S3、对S2中经过第一次压汞实验后的样品进行第二次压汞实验，第二次压汞实验结束后，分别获取样品不同孔隙直径对应的第二增量进汞体积；

S4、根据同一孔隙直径，将S2中得到的第一增量进汞体积与S3中得到的第二增量进汞体积进行做差处理，即可得到两次压汞实验后同一孔隙直径的残余汞量，所述残余汞量即用来表征样品的孔隙连通性。

2.根据权利要求1所述的一种利用多次压汞实验表征页岩孔隙连通性的方法，其特征在于，S1中所述预处理包括烘干处理。

3.根据权利要求2所述的一种利用多次压汞实验表征页岩孔隙连通性的方法，其特征在于，烘干温度为110℃，烘干时间为48h。

4.根据权利要求1所述的一种利用多次压汞实验表征页岩孔隙连通性的方法，其特征在于，S2中所述压汞实验包括以下步骤：将S1中经过预处理后的样品固定在压汞仪中，依次对样品进行低压分析处理和高压分析处理，高压分析处理结束后，即可获取第一次压汞实验后样品不同孔隙直径对应的第一增量进汞体积。

5.根据权利要求1所述的一种利用多次压汞实验表征页岩孔隙连通性的方法，其特征在于，S3中所述压汞实验包括以下步骤：将S2中经过第一次压汞实验后的样品固定在压汞仪中，依次对样品进行低压分析处理和高压分析处理，高压分析处理结束后，即可获取第二次压汞实验后样品不同孔隙直径对应的第二增量进汞体积。

6.根据权利要求1所述的一种利用多次压汞实验表征页岩孔隙连通性的方法，其特征在于，S4中所述残余汞量越小，样品的孔隙连通性越好。

7.权利要求1-6任一项所述的一种利用多次压汞实验表征页岩孔隙连通性的方法的应用，其特征在于，其可用于对油气在页岩中可动性及保存条件的定量评价。
