专利号: 201911000997X
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 织造
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种斜纹织物的经向伸长性预定方法,其特征在于,包括如下步骤:预取待制织物的经纱半径rj、纬纱半径rw,构成织物的经纱1的弹性系数kj1,构成织物的经纱2的弹性系数kj2,构成织物的经纱3的弹性系数kj3;预取待制织物的纬向单位长度中经纱根数Pj、在经向单位长度中纬纱根数Pw;预取待制织物的经向长度Xj和纬向长度Xw,待制织物的经向断裂强力TjD;

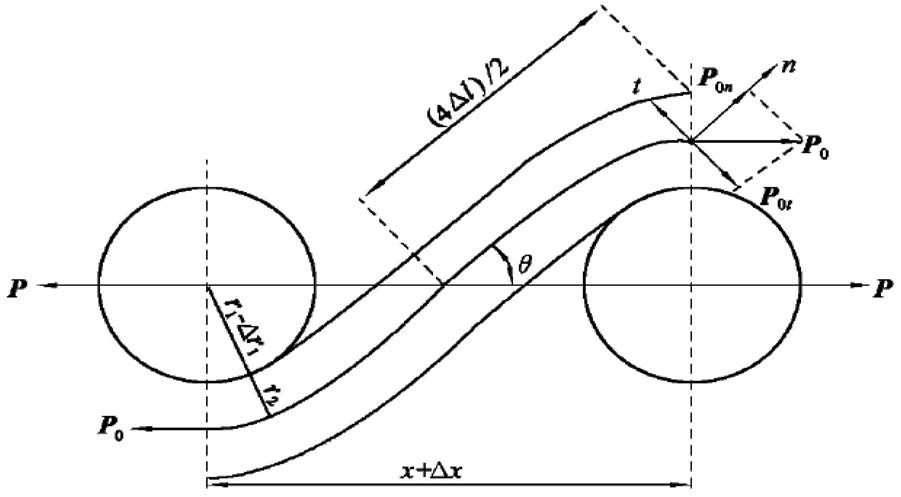

则待制斜纹织物的经向伸长性ΔLj由以下方程组得出:方程组中,rj为经纱半径,rw为纬纱半径,Pj为织物纬向单位长度上的经纱根数,Pw为织物经向单位长度上的纬纱根数,Xj为织物的经向长度,Xw为织物的纬向长度,kj1为构成斜纹织物的经纱1的弹性系数,kj2为构成斜纹织物的经纱2的弹性系数,kj3为构成斜纹织物的经纱3的弹性系数,且经纱1、经纱2和经纱3在斜纹织物的组织单元中的相邻的三根经纱,Tj1为经纱1段所受拉伸力,Tj2为经纱2段所受拉伸力,Tj3为经纱3段所受拉伸力,θj0为自然状态下斜纹织物的经向织造角,θj1为织物受力拉伸后斜纹织物的经向织造角,TjD为织物的经向断裂强力,yjD为斜纹织物中经纱的受力系数,yjD≤30%。

2.如权利要求1所述的斜纹织物的经向伸长性预定方法,其特征在于,yjD取5%、10%、

15%、20%、25%或30%。

3.一种设定经向伸长性为ΔLj的斜纹织物制作方法,其特征在于,包括以下步骤:预取用于制作斜纹织物的经纱、纬纱,预取经纱半径rj、纬纱半径rw、经纱的断裂强力T′jD,其中,经纱1、经纱2和经纱3在斜纹织物的组织单元中的相邻的三根经纱,获取经纱1的弹性系数kj1、经纱2的弹性系数kj2、经纱3的弹性系数kj3,将上述物理量代入方式组:

方程组中,rj为经纱半径,rw为纬纱半径,T′jD为经纱的断裂强力,y′jD为经纱在斜纹织物中的受力发挥系数,Pj为织物纬向单位长度上的经纱根数,Pw为织物经向单位长度上的纬纱根数,Xj为织物的经向长度,Xw为织物的纬向长度,kj1为构成斜纹织物的经纱1的弹性系数,kj2为构成斜纹织物的经纱2的弹性系数,kj3为构成斜纹织物的经纱3的弹性系数,且经纱1、经纱2和经纱3在斜纹织物的组织单元中的相邻的三根经纱,Tj1为经纱1段所受拉伸力,Tj2为经纱2段所受拉伸力,Tj3为经纱3段所受拉伸力,θj0为自然状态下斜纹织物的经向织造角,θj1为织物受力拉伸后斜纹织物的经向织造角;

计算后获得多组备选解 其中,θj0为自然状态下斜纹织物的经向织造角,Pw为斜纹织物的经向单位长度中纬纱根数,Pj为织物的纬向单位长度中经纱根数,Xj为织物的经向长度,Xw为织物的纬向长度,y′jD为经纱在斜纹织物中的受力发挥系数,且y′jD∈[5%,15%];

设定经纱在斜纹织物中的受力发挥系数y′jD,根据备选解试制斜纹织物,其中,斜纹织物的经向长度为Xj,织物的纬向长度为Xw,测量试制织物的经向伸长性ΔL′j,当ΔL′j符合所需制作的经向伸长性误差范围时,即可按相关物理量参数制造斜纹织物。

4.一种斜纹织物的纬向伸长性预定方法,其特征在于,包括如下步骤:预取待制织物的经纱半径rj、纬纱半径rw,构成织物的纬纱1的弹性系数kw1,构成织物的纬纱2的弹性系数kw2,构成织物的纬纱3的弹性系数kw3;预取待制织物的纬向单位长度中经纱根数Pj、在经向单位长度中纬纱根数Pw;预取待制织物的经向长度Xj和纬向长度Xw,待制织物的纬向断裂强力TwD;

则待制织物的纬向伸长性ΔLw由以下方程组得出:方程组中,rj为经纱半径,rw为纬纱半径,pj为织物纬向单位长度上的经纱根数,pw为织物经向单位长度上的纬纱根数,Xj为织物的经向长度,Xw为织物的纬向长度,kw1为构成织物的纬纱1的弹性系数,kw2为构成织物的纬纱2的弹性系数,kw3为构成织物的纬纱3的弹性系数,且纬纱1、纬纱2和纬纱3在斜纹织物的组织单元中的相邻的三根纬纱,Tw1为纬纱1段所受拉伸力,Tw2为纬纱2段所受拉伸力,Tw3为纬纱3段所受拉伸力,θw0为自然状态下斜纹织物的纬向织造角,θw1为织物受力拉伸后斜纹织物的纬向织造角,TwD为织物的纬向断裂强力,ywD为斜纹织物中纬纱的受力系数,ywD≤30%。

5.如权利要求4所述的斜纹织物的纬向伸长性预定方法,其特征在于,ywD取5%、10%、

15%、20%、25%或30%。

6.一种设定纬向伸长性为ΔLw的斜纹织物制作方法,其特征在于,包括以下步骤:预取用于制作斜纹织物的经纱、纬纱,经纱半径rj、纬纱半径rw、纬纱的断裂强力T′wD,其中,纬纱1、纬纱2和纬纱3在斜纹织物的组织单元中的相邻的三根纬纱,纬纱1的弹性系数kw1、纬纱2的弹性系数kw2、纬纱3的弹性系数kw3,将上述物理量代入方式组:计算后获得多组备选解 其中,θw0为自然状态下斜纹织物的纬向织造角,θw1为织物受力拉伸后斜纹织物的纬向织造角,Pw为斜纹织物的经向单位长度中纬纱根数,Pj为织物的纬向单位长度中经纱根数,Xj为织物的经向长度,Xw为织物的纬向长度,Tw1为纬纱1段所受拉伸力,Tw2为纬纱2段所受拉伸力,Tw3为纬纱3段所受拉伸力,Tw为斜纹织物的纬向方向施加能够自然恢复原状的最大拉力;其中,Tw=y′wDT′wD,T′wD为纬纱的断裂强力,y′wD为纬纱在斜纹织物中的受力发挥系数,且y′wD∈[5%,15%];

设定纬纱在斜纹织物中的受力发挥系数y′wD,根据备选解试制斜纹织物,其中,斜纹织物的经向长度为Xj,织物的纬向长度为Xw,测量试制斜纹织物的纬向伸长性ΔL′w,当ΔL′w符合所需制作的纬向伸长性误差范围时,即可按相关物理量参数制造斜纹织物。
