专利号: 2019110022457
申请人: 安徽诺乐知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

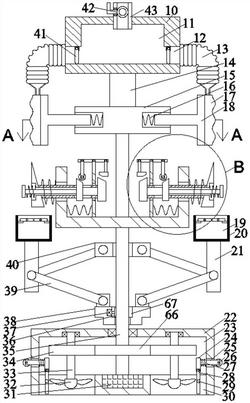

1.一种锅炉水管清洗装置,包括动力箱,所述动力箱内设有喷气移动装置,其中,所述喷气移动装置内设有上下延伸且贯穿所述动力箱顶部外侧的驱动轴,所述动力箱内设有左右对称的扰流导向装置且对所述喷气移动装置进行方向控制,所述驱动轴上端末端固定连接有转盘,所述转盘内设有扩展涂料组件,所述转盘顶部外侧固定连接有上下延伸的联动轴,所述联动轴上端固定连接有自动开闭水箱,其中,所述自动开闭水箱内相通设有橡皮管且与所述扩展涂料组件相同连接,当仪器在管内工作时,由于离心力的作用下打开阻流的阀门实现对所述扩展涂料装置的充水,并根据实际管道的直径扩展涂抹的直径实现对管道内水垢的充分涂抹与软化,所述驱动轴上设有位于所述转盘下端的刮泥块,所述刮泥块内设有开口向上的开口槽,所述开口槽左右内壁上滑动配合连接有相对称的适应挂刀组件,其中,所述适应挂刀组件内设有反馈固定组件对其产生控制作用,设备在管道内运作时通过反馈固定组件对适应挂刀组件进行固定支撑,满足铲除使所需要的支撑力,所述驱动轴上设有位跟随收集装置且位于所述刮泥块下端,其中,所述跟随收集装置位于所述适应挂刀组件下端,将铲除脱落的水垢收集。

2.如权利要求1所述的一种锅炉水管清洗装置,其特征在于:所述喷气移动装置包括所述动力箱内设有动力腔,所述动力腔底端内壁相通连接有左右对称的喷气口,所述喷气口所述动力腔顶端内壁转动配合连接有位于所述喷气口上端且上下延伸的从动轴,所述从动轴上设有位于所述喷气口内的叶轮,所述从动轴上设有位于所述叶轮上端的从动齿轮,所述动力腔底端内壁内嵌有位于所述喷气口之间的电动机,所述电动机上端末端动力连接有上下延伸且贯穿所述动力箱顶部外侧的驱动轴,所述驱动轴上设有用与所述从动齿轮齿合连接的驱动齿轮。

3.如权利要求1或2所述的一种锅炉水管清洗装置,其特征在于:所述扰流导向装置包括所述动力腔左右内壁上滑动配合连接有相对称的滑杆,所述滑杆远离对称中心端转动配合连接有用与管道内壁滑动配合连接的抵接轮,所述滑杆靠近对称中心端固定连接有拉板,所述拉板与所述动力腔相互靠近侧顶压连接有拉伸弹簧,所述喷气口内固定连接有左右对称且前后延伸的定点轴,所述定点轴上转动配合连接有导流板,所述导流板与所述拉板之间铰接连接。

4.如权利要求1所述的一种锅炉水管清洗装置,其特征在于:所述扩展涂料装置包括所述转盘内设有中心对称的四组凹槽,所述凹槽内滑动配合连接有离心推杆,所述离心推杆近圆心端与所述凹槽内壁之间顶压连接有离心弹簧,所述离心推杆之间固定连接有吸水海绵,所述吸水海绵上端相通连接有左右对称的橡皮管。

5.如权利要求1所述的一种锅炉水管清洗装置,其特征在于:所述自动开闭水箱包括所述联动轴上端固定连接有储液箱,所述储液箱内设有存水腔,所述存水腔顶端内壁相通设有充水管,所述充水管内转动配合连接有球形阀,所述存水腔左右内壁贯通设有出水口,所述出水口外侧与所述橡皮管之间相通连接,所述出水口内转动配合连接有左右对称的阀门。

6.如权利要求1所述的一种锅炉水管清洗装置,其特征在于:所述适应挂刀组件包括所述开口槽左右内壁上滑动配合连接有左右延伸且对称的连接杆,所述连接杆近对称中心端设有限位板,所述连接杆远对称中心端设有刮刀,所述刮刀近对称中心侧与所述刮泥块之间顶压连接有恢复弹簧,所述刮刀内设有开口远离对称中心的隐藏槽。

7.如权利要求6所述的一种锅炉水管清洗装置,其特征在于:所述反馈固定组件包括所述连接杆内设有反馈滑道,所述反馈滑道内壁设有上下贯通通口,所述反馈滑道内滑动配合连接有反馈推杆,所述反馈推杆左端设有位于所述通口内且与之滑动配合连接的反馈移块,所述反馈推杆右端设有位于所述隐藏槽远离对称中心侧的触摸臂,所述触摸臂与所述隐藏槽相互靠近侧顶压连接有抑制弹簧,所述开口槽底端内壁滑动配合连接有用与所述连接杆滑动配合连接的滑支架,所述远离对称中心侧与所述内壁顶压连接有复位弹簧,所述滑支架上端转动配合连接有左右延伸的转杆,所述转杆左端设有用与所述限位板相抵连接的止停锤,所述转杆右端设有用与所述反馈移块相抵连接的受力轮。

8.如权利要求1所述的一种锅炉水管清洗装置,其特征在于:所述跟随收集装置包括所述驱动轴套接有位于所述刮泥块下端的铰接座,所述铰接座上铰接连接有左右对称的铰手架组,所述铰手架组中间端端头固定连接有立柱,所述立柱上端固定连接有垃圾箱,所述垃圾箱内设有开口向上的收集腔,所述收集腔左右内壁固定连接有相对称的防漏块,所述收集腔内固定连接有位于所述防漏块上端且左右对称的前后延伸的门轴,所述门轴上转动配合连接有旋转门,所述驱动轴上套接有位于所述受力轮下端的升降块,所述升降块与所述铰手架组下端之间滑动配合连接,所述升降块上设有反应槽,所述反应槽左侧内壁内嵌有液压机,所述液压机右侧动力自连接有用与所述驱动轴螺纹配合连接的液压螺纹推杆。
