1.一种铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征在于，包括如下步骤：S1.金属盐溶液的配制：

将含有M离子与铁离子的金属盐溶于去离子水中，搅拌均匀后超声处理，其中M离子为Cu2+、Ni2+、Co2+、Mn2+、Zn2+、Fe2+中的一种或几种；

S2.密胺泡沫超声吸附金属盐溶液：

将密胺泡沫置于S1中的金属盐溶液中，密胺泡沫超声吸附金属盐溶液；

S3.煅烧：

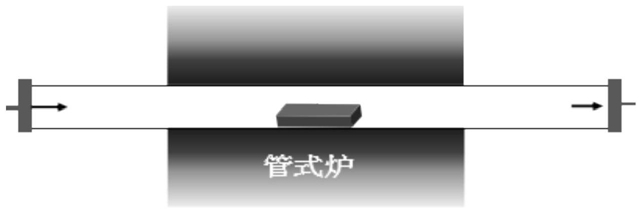

将吸附了金属盐的密胺泡沫自然晾干，然后置于管式炉中，在含有惰性气体和氧气的混合气氛下进行煅烧，得到铁氧化物-氮掺杂碳微米管复合吸波材料。

2.根据权利要求1所述的铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征- 2- 3- 3- 2-在于，S1中，金属盐的酸根离子为Cl，SO4 、NO 、PO4 、SO3 中的一种或几种。

3.根据权利要求2所述的铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征在于，S1中，金属盐的酸根离子为Cl-，SO42-、NO3-中的一种或几种。

4.根据权利要求1所述的铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征在于，S1中，含有M金属盐的用量为0.1-1重量份；含有铁离子的金属盐的用量为1-2重量份；

去离子水的用量为20-40体积份；S2中，密胺泡沫的用量为0.01-0.05重量份；重量份/体积份为g/mL。

5.根据权利要求1所述的铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征在于，S1中，搅拌均匀后超声处理至少30分钟；S2中，超声吸附至少20分钟。

6.根据权利要求1所述的铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征在于，S3中，煅烧温度为650-950℃，煅烧时间为1-6小时。

7.根据权利要求1所述的铁氧化物-氮掺杂碳微米管复合吸波材料的制备方法，其特征在于，所述含有惰性气体和氧气的混合气氛为99.5vol％氮气+0.5vol％氧气的混合气氛；

或者为99.5vol％氩气+0.5vol％氧气的混合气氛。

8.一种铁氧化物-氮掺杂碳微米管复合吸波材料，其是由权利要求1-7任一所述的制备方法制得的。

9.根据权利要求8所述的铁氧化物-氮掺杂碳微米管复合吸波材料，其特征在于，该铁氧化物-氮掺杂碳微米管复合吸波材料的厚度为1-5mm。

10.根据权利要求8所述的铁氧化物-氮掺杂碳微米管复合吸波材料，其特征在于，铁氧化物负载在氮掺杂碳微米管表面，铁氧化物通式为MFe2O4，其中M为Cu、Ni、Co、Mn、Zn、Fe中的一种或几种，铁氧化物的含量为40％-95％。
