专利号: 2019110033911
申请人: 曾芸芸
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

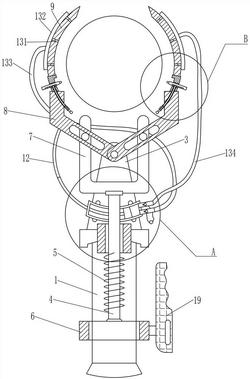

1.一种甘蔗叶辅助剥除设备,包括有滑动杆(1)和导向套(2),滑动杆(1)顶部设有导向套(2),其特征是:还包括有位置调节装置、刮刀(9)、缸体(10)、活塞(11)、Z型弧杆(12)和喷液装置(13),导向套(2)上设有位置调节装置,位置调节装置顶部两侧均设有刮刀(9),位置调节装置前侧设有缸体(10),缸体(10)内滑动式连接有活塞(11),活塞(11)一侧连接有Z型弧杆(12),Z型弧杆(12)一端与位置调节装置固接,缸体(10)右侧设有喷液装置(13),其中所述位置调节装置用于调节刮刀(9)位置,其中所述喷液装置(13)用于喷洒生长促进液;位置调节装置包括有安装板(3)、导向件、第一压缩弹簧(5)、推套(6)、卡杆(7)和转杆(8),导向套(2)顶部设有安装板(3),导向套(2)上滑动式连接有导向件,导向件与导向套(2)之间连接有第一压缩弹簧(5),滑动杆(1)上滑动式连接有推套(6),推套(6)与导向件连接,导向件顶部设有卡杆(7),安装板(3)前侧上部转动式连接有一对转杆(8),两侧转杆(8)分别与卡杆(7)一侧滑动式配合,两侧转杆(8)顶部均设有刮刀(9),Z型弧杆(12)一端与一侧转杆(8)固接;所述导向件为导向杆(4),导向套(2)上滑动式连接有导向杆(4),导向杆(4)与导向套(2)之间连接有第一压缩弹簧(5),推套(6)与导向杆(4)连接,导向杆(4)顶部设有卡杆(7);喷液装置(13)包括有分液器(132)、第一排液管(133)、第二排液管(134)和进液管(135),两侧刮刀(9)上均开有进液孔(131),进液孔(131)内套接有分液器(132),缸体(10)一侧分别连接有第一排液管(133)与第二排液管(134),第一排液管(133)与一侧分液器(132)连接,第二排液管(134)与另一侧分液器(132)连接,该侧缸体(10)还连接有进液管(135);还包括有弧形杆(15)、第二压缩弹簧(16)、开口杆(17)和导向轮(18),两侧转杆(8)和刮刀(9)上均开有弧形槽(14),弧形槽(14)内滑动式连接有弧形杆(15),弧形杆(15)与转杆(8)之间连接有第二压缩弹簧(16),刮刀(9)下部滑动式连接有开口杆(17),开口杆(17)与弧形杆(15)相互配合,开口杆(17)内侧转动式连接有导向轮(18)。

2.按照权利要求1所述的一种甘蔗叶辅助剥除设备,其特征是:还包括有握把(19),推套(6)一侧设有握把(19)。
